Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS

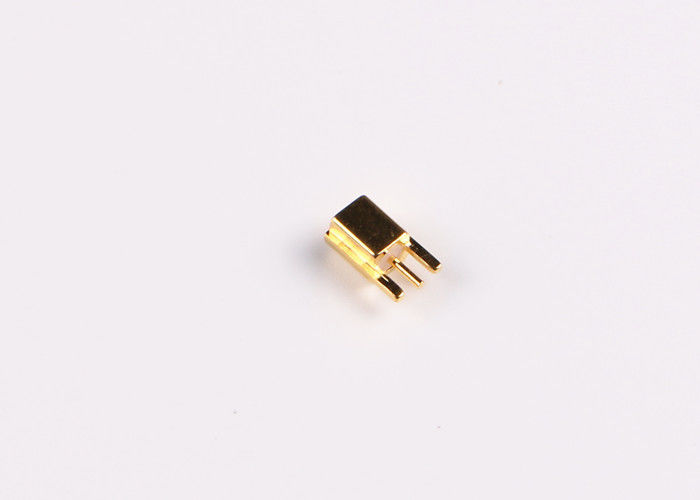

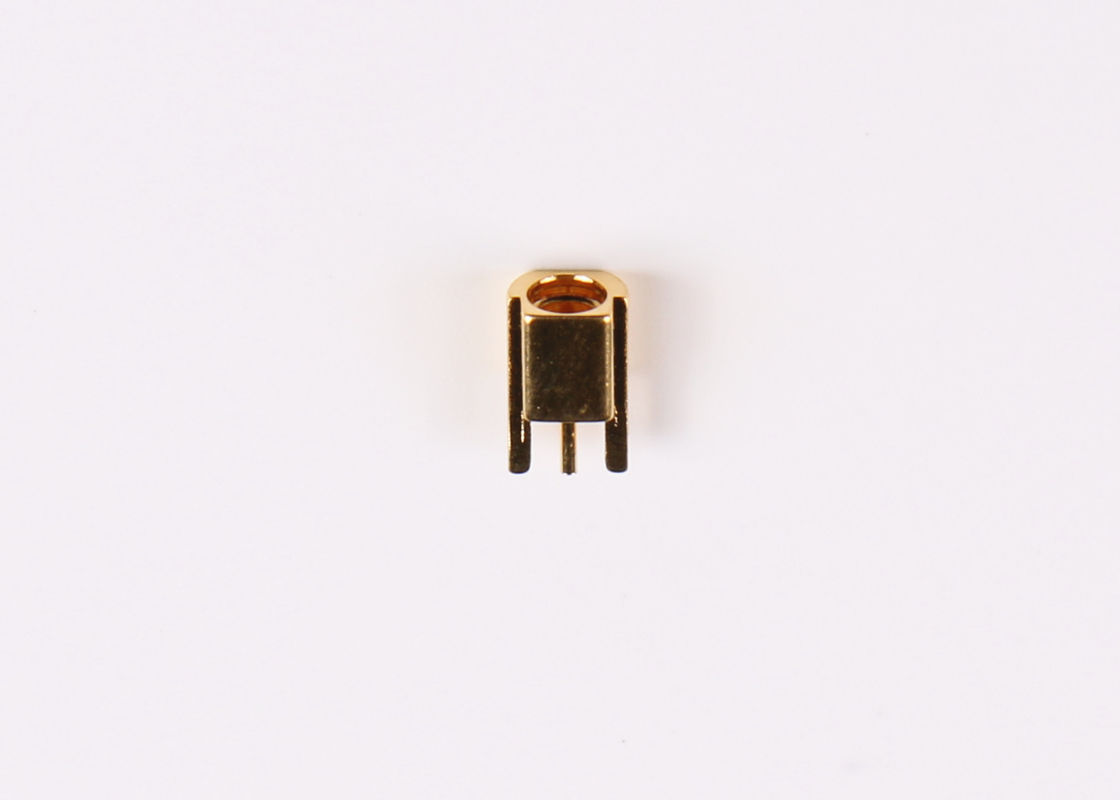

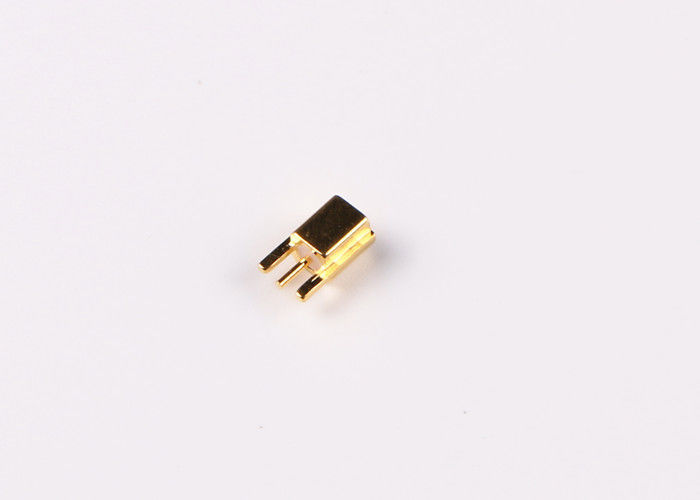

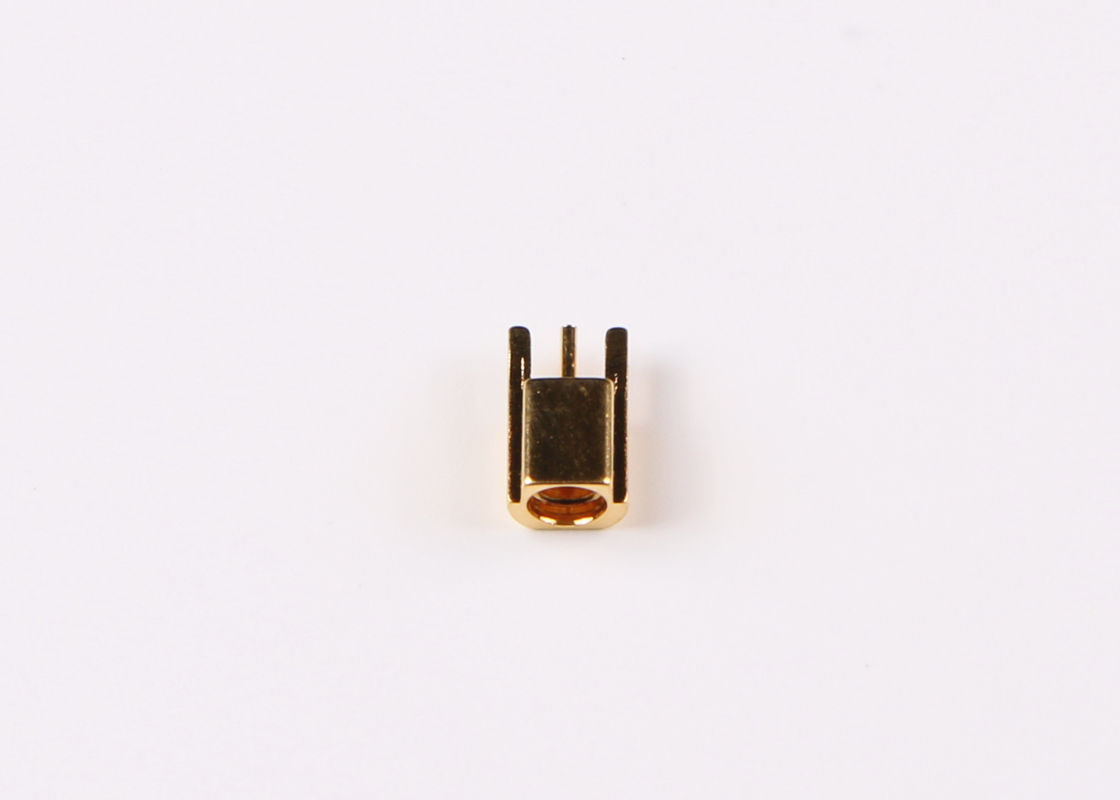

Καλυμμένο το χρυσός αρσενικό βούλωμα MCX ευθύς ομοαξονικός συνδετήρας καλωδίων RF για το PCB τοποθετεί
Χαρακτηριστικά γνωρίσματα:
- Γρήγορα συνδέστε/αποσυνδέστε το snap-on ζευγάρωμα μειώνει το χρόνο εγκαταστάσεων
- Προσαρμόζει ένα ευρύ φάσμα των μικροσκοπικών εύκαμπτων ημισυμπαγών ομοαξονικών καλωδίων RG
- MCX οι συνδετήρες είναι διαθέσιμοι στις εκδόσεις ευθείας ή σωστής γωνίας, καθώς επίσης και, το διάφραγμα, την επιτροπή 2 τρυπών, την επιτροπή 4 τρυπών ή τις mountless επιλογές.
- Το χαμηλότερο κόστος συνδύασε με υψηλό - ποιότητα.
- Ευρυζωνική απόδοση με τη χαμηλή αντανάκλαση από το συνεχές ρεύμα σε 6 Ghz.
- 50 σύνθετη αντίσταση ωμ
- Διαθέσιμος για το affixement στο καλώδιο βιομηχανικά τυποποιημένων και ως τυπωμένη συσκευή πινάκων κυκλωμάτων
- Παρέχετε την επαναλαμβανόμενη απόδοση
Εφαρμογή:
Ο ΤΥΠΟΣ MCX συνδετήρας RF είναι ένα είδος μικροσκοπικών συνδετήρων με τη snap-on σύζευξη. Η χαρακτηριστική σύνθετη αντίσταση έχει δύο τύπους: 50 και 70. Το χαρακτηριστικό των συνδετήρων είναι στο μικρό όγκο, ελαφριά, συνοπτική δομή, εύχρηστη. Χρησιμοποιούνται ευρέως στο σφαιρικό σύστημα θέσης, ψηφιακή καθαρή εργασία προσωπικών Η/Υ, όλα τα είδη ραδιο οργάνου, μικρού ηλεκτρονικού εξοπλισμού και συστήματος WLAN.
MCX ο συνδετήρας σειράς RF είναι ισχύει για τον εξοπλισμό που έχουν την απαίτηση του βάρους και του όγκου, η συχνότητα λειτουργίας μπορεί να φθάσει σε 6GHz, το βυσματωτό σχέδιο χρήσης, το μέγεθος διεπαφών είναι παρόμοιο με SMB, αλλά ο όγκος είναι περίπου 30% μικρότερο, η επαφή είναι πιό αξιόπιστη, συνδέει είναι γρηγορότερη, το οποίο μπορεί να καλύψει την απαίτηση της ψηφιακής επικοινωνίας εντατικά και μικρογραφημένος.
Οι εφαρμογές των MCX συνδετήρων είναι εκείνες όπου το μέγεθος, το βάρος, η απόδοση και η ευκολία της συνέλευσης είναι οι οδηγώντας εκτιμήσεις στην τελική απόφαση σχεδίου. Χαρακτηριστικά, αυτοί περιλαμβάνουν το ΠΣΤ, ασύρματες επικοινωνίες (WLAN και κινητός) και αυτοκίνητος.
Προδιαγραφή:
| Ηλεκτρικά χαρακτηριστικά | ||
| Σύνθετη αντίσταση | 50 ωμ | |
| Φάσμα συχνότητας | DC~6GHz | |
| Εκτιμημένη τάση | 250 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Τάση-αντίσταση διηλεκτρικών | 750 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | >=2000MOhm | |
| Αντίσταση επαφών | Εξωτερικός αγωγός | <> |
| Κεντρικός αγωγός | <> | |
| VSMR | <> | |
| Υλικά & μηχανικά χαρακτηριστικά | |||
| Κεντρικός αγωγός | Αρσενικό/βούλωμα | Ορείχαλκος | Χρυσός που καλύπτεται |
| Θηλυκό/υποδοχή | Χαλκός sn-π | Χρυσός που καλύπτεται | |
| Επαφή ανθεκτικότητας | Χαλκός βηρυλλίου | Νικέλινος | |
| Shell/κατοικία | Ορείχαλκος, ανοξείδωτο | Νικέλινος | |
| Μονωτές | PTFE | ||
| Σφραγίζοντας δαχτυλίδι | Λάστιχο σιλικόνης | ||
| Διάρκεια | 500 κύκλοι | ||
| RoHS υποχωρητικό | Ναι |
| Λήξη κεντρικών επαφών | Crimp |
| Εξωτερική λήξη επαφών | Crimp |
| Κύκλοι ζευγαρώματος | 500Cycles |
| Διατήρηση επαφών | 10N λ. |
| Διατήρηση καλωδίων | 100N λ. |
| Δύναμη ζευγαρώματος | 13.6N ανώτατος |
| Αποσύνδεση της δύναμης | 13.6N ανώτατος |
Περιβαλλοντική προδιαγραφή:
| Λειτουργούσα θερμοκρασία | -30 έως +70 βαθμός Κελσίου |
| Εκτίμηση IP (που ζευγαρώνουν) | IP64 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους προϊόντων διασύνδεσης ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, Sc, SMP, SSMP ect.),), εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας έρχεται σε επαφή με με τις λεπτομέρειές σας.
