Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS

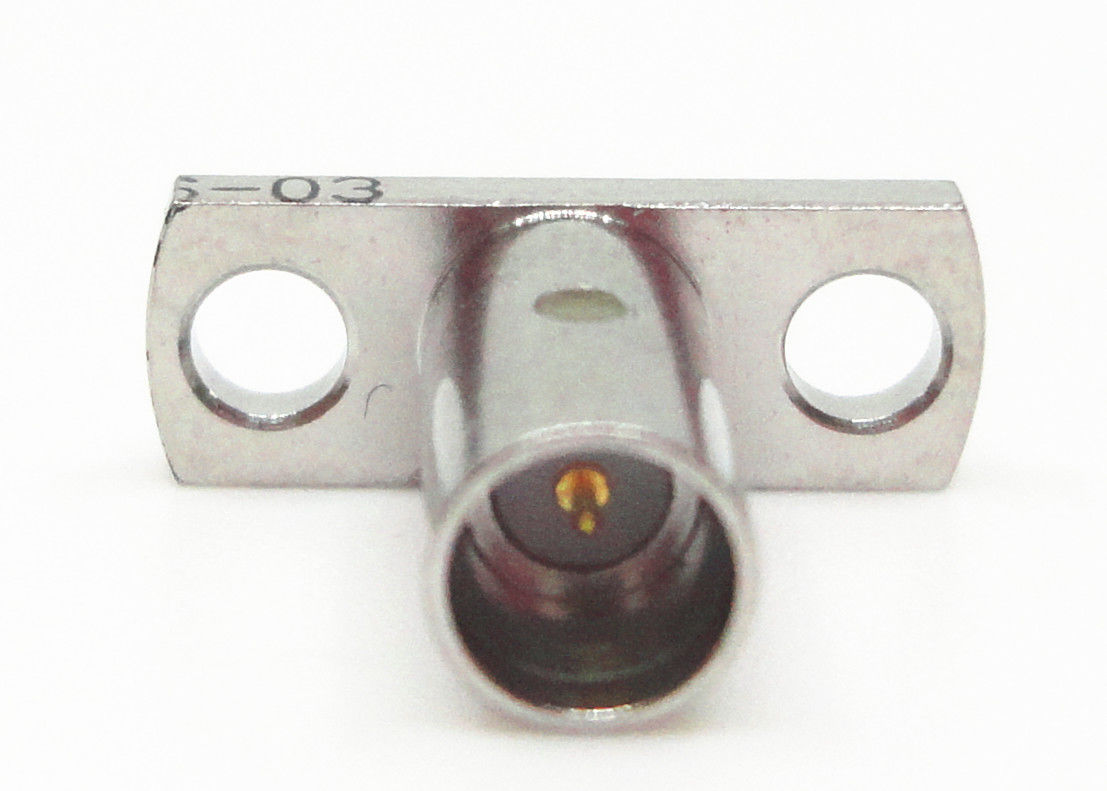

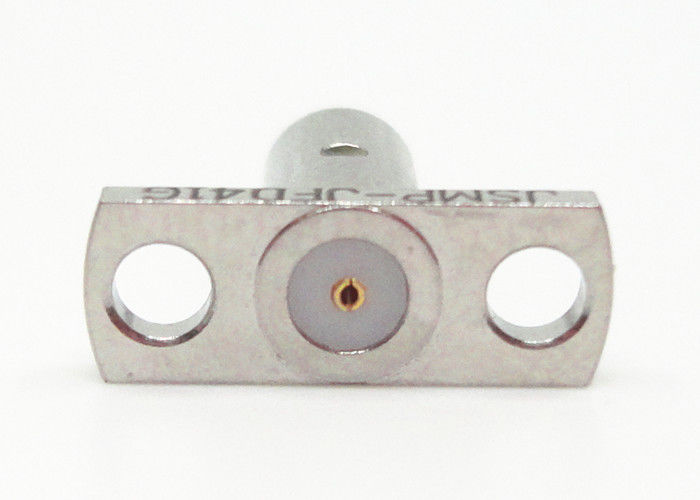

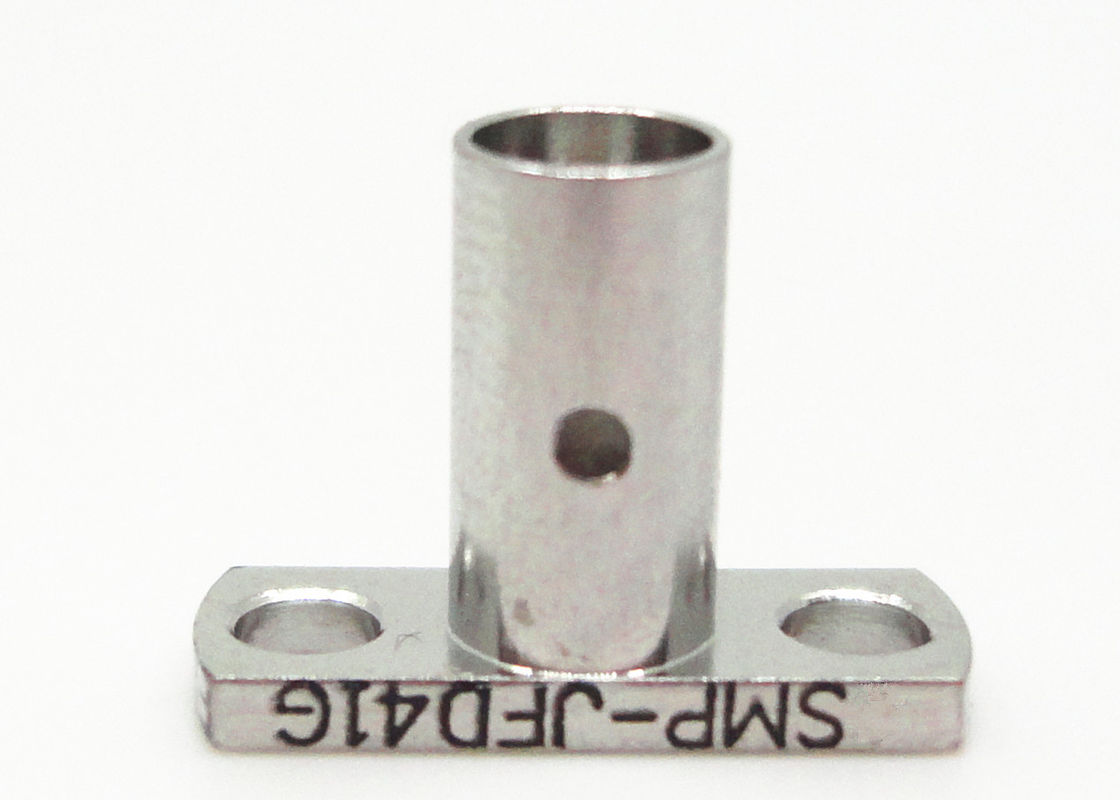

50Ω οι ομοαξονικές φλάντζες συνδετήρων SMP σύνθετης αντίστασης τοποθετούν για στρατιωτικό
Η SMP είναι ένα sminiature ώθηση-επάνω ή ομοαξονικός συνδετήρας ταχυσυνδέσμων RF, ο οποίος έχει τους χαρακτήρες του μικρού μεγέθους, της ελαφριάς, άριστης σεισμικής απόδοσης, και λειτουργώντας της ευρέως ευρείας ζώνης, κ.λπ. Η λειτουργούσα συχνότητά της μέχρι 30GHz (το προϊόν μας συνδετήρα SMP μπορεί να φθάσει σε 40GHz), και το βούλωμα έχουν την μορφή-πλήρη ανασχετική συσκευή τριών διεπαφών, η περιορισμένη ανασχετική συσκευή και ομαλός άντεξε (συμπεριλαμβάνων με το φρενάρισμα). Τα PCB τοποθετούν, το καλώδιο τοποθετεί και σωρηδόν οι προσαρμοστές παρέχουν μια λύση διασύνδεσης για τον πίνακας--πίνακα, τον τυφλό σύντροφο και τις εφαρμογές ράφι-και-επιτροπής διατηρώντας την πυκνότητα συσκευασίας. Ισχύστε γιατί εγκαταστήστε την κατάσταση με την απαίτηση υψηλού μορφωματικού εντατικού αξιοπιστίας.
Προδιαγραφή
| Ηλεκτρικά χαρακτηριστικά | ||
| Σύνθετη αντίσταση | 50Ω | |
| Φάσμα συχνότητας | DC~40GHz | |
| Εκτιμημένη τάση | 170VRMS* | |
| Αντίσταση μόνωσης | ≥2000MΩ | |
| Τάση-αντίσταση διηλεκτρικών | 500VRMS* | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | Normal≤2.5mΩ, Sealing≤4mΩ |
| Κεντρικός αγωγός | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & μηχανικά χαρακτηριστικά | ||
| Κεντρικός αγωγός | Αρσενικό | Sn-π χαλκός, χρυσός που καλύπτεται |
| Θηλυκό | Χαλκός βηρυλλίου, χρυσός που καλύπτεται | |
| Ελαστική επαφή | Χαλκός βηρυλλίου | Χρυσός που καλύπτεται |
| Shell και άλλα μέρη μετάλλων | Ανοξείδωτο ορείχαλκου | Καλυμμένη χρυσός παθητικότητα |
| Μονωτές | Γυαλί sintering/PTFE/PEI | |
| Ερμητικό ποσοστό διαρροής προϊόντων | 1.01325×10-3Pa·cm3/s | |
Πλεονεκτήματα:
1. Ο συνδετήρας SMA RF είναι υψηλός - ποιότητα και γρήγοροι συνδυασμοί με απλά να βιδώσει δύο συνδετήρες μαζί, χωρίς τη συγκόλληση ή την πτύχωση που απαιτείται
2. Οι ηλεκτρικοί συνδετήρες SMA χρησιμοποιούνται ευρέως για το μικρόκυμα, τις κεραίες και την εξεταστική ενοργάνωση κ.λπ.
3. Ο συνδετήρας SMA RF συνδέω-συνδέει τους ομοαξονικούς συνδετήρες RF με το μικροσκοπικό μέγεθος, το vibration-proof και ευρύ φάσμα συχνότητας μέχρι 18 Ghz
4. Οι συνδετήρες SMA RF είναι διαθέσιμοι μέσα γρήγορα συνδέουν, ώθηση-επάνω ή τυποποιημένη διεπαφή, ευθεία, 90 εκδόσεις βαθμών, καθώς επίσης και διάφραγμα, ή 4 διαμορφώσεις επιτροπής τρυπών
Εφαρμογές
- Στρατιωτικός
- Κεραίες
- Αεροδιαστημικός
- Ευρεία ζώνη
- Τηλεπικοινωνίες
- Ενοργάνωση
- Συγχρονισμένος - κεραίες σειράς
- Ο πίνακας--πίνακας διασυνδέει
Λεπτομερές σχέδιο
Προϊόν Cataloge:
| Προσαρμοστής RF |
| Κυματοδηγός στον ομοαξονικό προσαρμοστή |
| Ερμητικές σφραγίδες γυαλί--μετάλλων |
| J30J συνδετήρας σειράς |
| Περιστροφικές ενώσεις μικροκυμάτων |
| Συνελεύσεις καλωδίων RF |
| SMA/SSMA συνδετήρας RF |
| SMP/SSMP συνδετήρας RF |
| MCX/MMCX συνδετήρας RF |
| Συνδετήρας TNC RF |
| Συνδετήρας τύπων RF Ν |
| Συνδετήρες κυμάτων BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
Λεπτομέρειες συσκευασίας:
* Τυποποιημένο χαρτοκιβώτιο εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρων SMP, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας.
Μας στείλετε την έρευνά σας άμεσα σε
