Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS

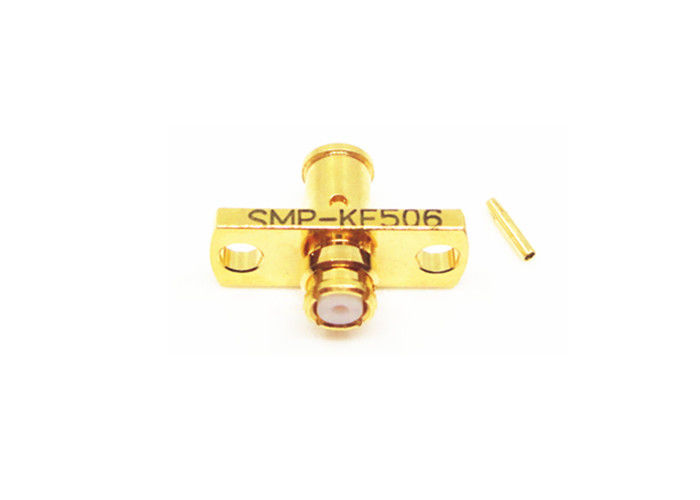

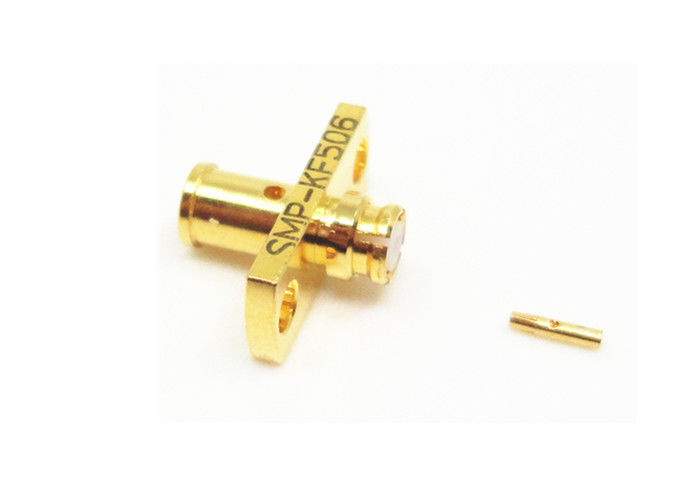

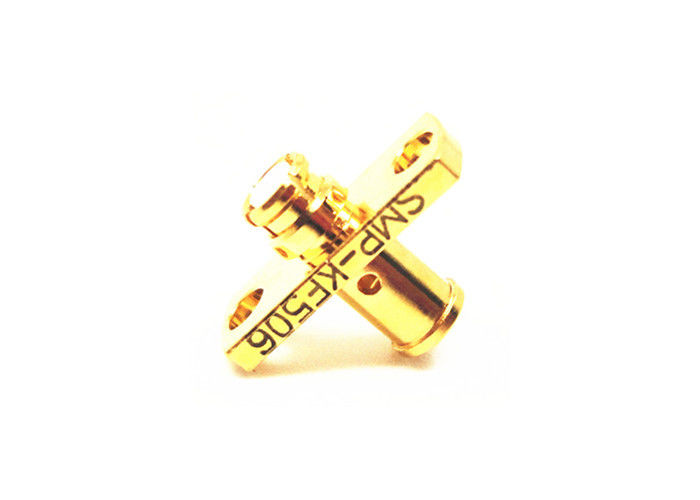

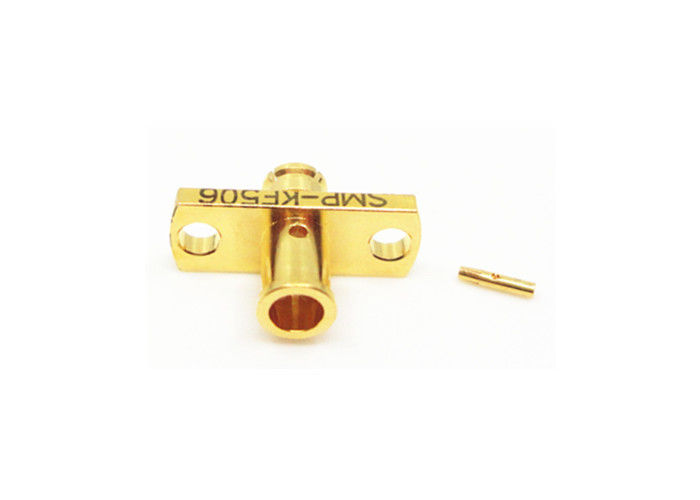

40 Ghz χρυσού κάλυψαν το θηλυκό συνδετήρα που 2 SMP RF φλάντζες τρυπών τοποθετούν την πλήρη ανασχετική συσκευή
Η SMP είναι ένα sminiature ώθηση-επάνω ή ομοαξονικός συνδετήρας ταχυσυνδέσμων RF, ο οποίος έχει τους χαρακτήρες του μικρού μεγέθους, της ελαφριάς, άριστης σεισμικής απόδοσης, και λειτουργώντας της ευρέως ευρείας ζώνης, κ.λπ. Η λειτουργούσα συχνότητά της μέχρι 30GHz, και το βούλωμα έχουν την μορφή-πλήρη ανασχετική συσκευή τριών διεπαφών, η περιορισμένη ανασχετική συσκευή και ομαλός άντεξε. Τα PCB τοποθετούν, το καλώδιο τοποθετεί και σωρηδόν οι προσαρμοστές παρέχουν μια λύση διασύνδεσης για τον πίνακας--πίνακα, τον τυφλό σύντροφο και τις εφαρμογές ράφι-και-επιτροπής διατηρώντας την πυκνότητα συσκευασίας. Ισχύστε γιατί εγκαταστήστε την κατάσταση με την απαίτηση υψηλού μορφωματικού εντατικού αξιοπιστίας.
Προδιαγραφή
| Ηλεκτρικά χαρακτηριστικά | ||
| Σύνθετη αντίσταση | 50Ω | |
| Φάσμα συχνότητας | DC~40GHz | |
| Εκτιμημένη τάση | 170VRMS* | |
| Αντίσταση μόνωσης | ≥2000MΩ | |
| Τάση-αντίσταση διηλεκτρικών | 500VRMS* | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | Normal≤2.5mΩ, Sealing≤4mΩ |
| Κεντρικός αγωγός | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & μηχανικά χαρακτηριστικά | ||
| Κεντρικός αγωγός | Αρσενικό | Sn-π χαλκός, χρυσός που καλύπτεται |
| Θηλυκό | Χαλκός βηρυλλίου, χρυσός που καλύπτεται | |
| Ελαστική επαφή | Χαλκός βηρυλλίου | Χρυσός που καλύπτεται |
| Shell και άλλα μέρη μετάλλων | Ανοξείδωτο ορείχαλκου | Καλυμμένη χρυσός παθητικότητα |
| Μονωτές | Γυαλί sintering/PTFE/PEI | |
| Ερμητικό ποσοστό διαρροής προϊόντων | 1.01325×10-3Pa·cm3/s | |
Χαρακτηριστικά γνωρίσματα και οφέλη
| Χρυσός που καλύπτεται |
| Sub-miniature |
| Συνεχές ρεύμα σε 40 Ghz |
| Συμπαγές μέγεθος |
| Ώθηση-ή ταχυσύνδεσμος |
| Η πλήρης ανασχετική συσκευή, περιορισμένη ανασχετική συσκευή και ομαλός άντεξε |
| Τα PCB & το καλώδιο τοποθετούν το συνδετήρα |
| Αρσενικό και θηλυκό, κατ' ευθείαν και επιλογή σωστής γωνίας |
| Το καλώδιο τοποθετεί τις εκδόσεις και για τα εύκαμπτα και ημισυμπαγή υλικά καλωδίων |
| Ο κανονικός τύπος και ερμητικός, φλάντζα τοποθετεί & νήμα-στην επιλογή υποστηριγμάτων |
Εφαρμογές
- Στρατιωτικός
- Κεραίες
- Ευρεία ζώνη
- Αεροδιαστημικός
- Ενοργάνωση
- Τηλεπικοινωνίες
- Συγχρονισμένος - κεραίες σειράς
- Ο πίνακας--πίνακας διασυνδέει
Λεπτομερές σχέδιο
