Microstrip σειράς αρσενική SMP RF συχνότητα 40GHz συνδετήρων συνδετήρων ομοαξονική

μίνι συνδετήρας RF

ομοαξονικός συνδετήρας SMP

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Μας ελάτε σε επαφή με

Ζητήστε ένα απόσπασμα

Microstrip σειράς αρσενική SMP RF συχνότητα 40GHz συνδετήρων συνδετήρων ομοαξονική

Λεπτομέρειες προϊόντων

μοντέλο:

SMP-JFD138G

Σύνθετη αντίσταση:

50Ω

Πιστοποιητικό:

CE ROHS

VSWR:

≤1.3

Φύλο:

Άντρας

συχνότητας:

DC~40GHz

Όνομα Προϊόντος:

SMP RF ομοαξονικό Conector

Επισημαίνω:

μίνι συνδετήρας RF

ομοαξονικός συνδετήρας SMP

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

Διαπραγματεύσιμο

Τιμή

διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

τυποποιημένο κουτί κατά την εξαγωγή

Χρόνος παράδοσης

μέσα σε 3 εβδομάδες

Όροι πληρωμής

Μ / Τ, Western Union, L / C

Δυνατότητα προσφοράς

100000 τεμαχίων ανά μήνα

Σχετικά προϊόντα

Θηλυκός συνδετήρας σωστής γωνίας RF, ομοαξονικός χρυσός συνδετήρων SMP RF που καλύπτεται

Πάρτε την καλύτερη τιμή

50Ω οι ομοαξονικές φλάντζες συνδετήρων SMP σύνθετης αντίστασης τοποθετούν για στρατιωτικό

Πάρτε την καλύτερη τιμή

Ο θηλυκός συνδετήρας 2 SMP RF σωστής γωνίας φλάντζα τρυπών τοποθετεί DC~40GHz

Πάρτε την καλύτερη τιμή

Microstrip σειράς αρσενική SMP RF συχνότητα 40GHz συνδετήρων συνδετήρων ομοαξονική

Πάρτε την καλύτερη τιμή

Μας ελάτε σε επαφή με

861329934567

ecergood@maoyt.com

86-0731-6531333

Επαφή τώρα

Περιγραφή προϊόντων

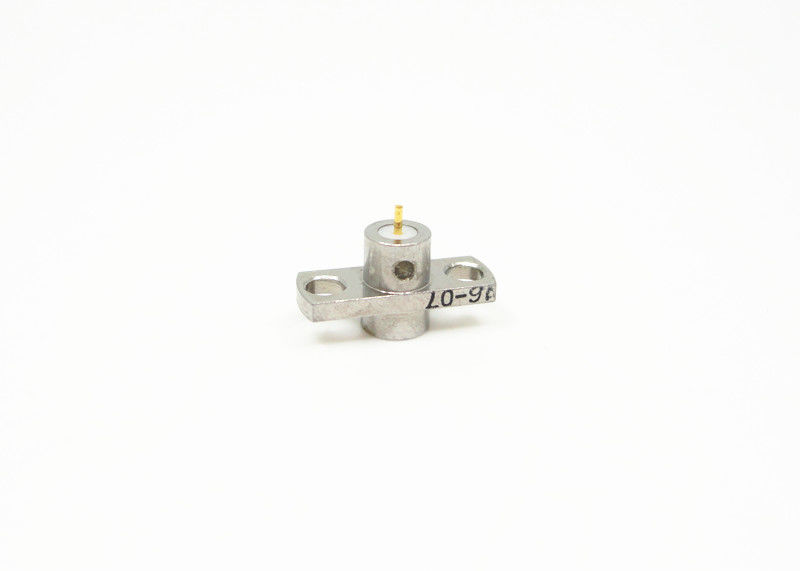

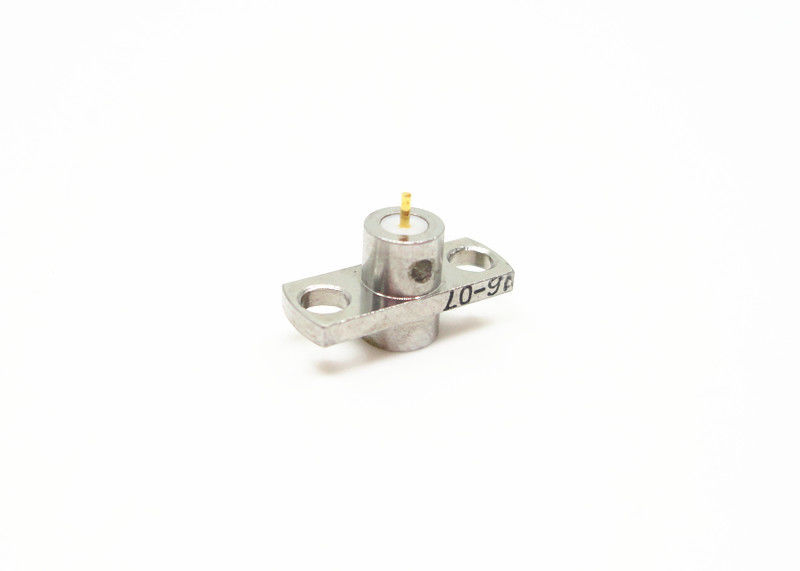

Microstrip JFD σειράς αρσενική SMP RF συχνότητα 40GHz συνδετήρων συνδετήρων ομοαξονική

Η SMP είναι ένα sminiature ώθηση-επάνω ή ομοαξονικός συνδετήρας ταχυσυνδέσμων RF, ο οποίος έχει τους χαρακτήρες του μικρού μεγέθους, της ελαφριάς, άριστης σεισμικής απόδοσης, και λειτουργώντας της ευρέως ευρείας ζώνης, κ.λπ. Η λειτουργούσα συχνότητά της μέχρι 30GHz, και το βούλωμα έχουν την μορφή-πλήρη ανασχετική συσκευή τριών διεπαφών, η περιορισμένη ανασχετική συσκευή και ομαλός άντεξε (συμπεριλαμβάνων με το φρενάρισμα). Τα PCB τοποθετούν, το καλώδιο τοποθετεί και σωρηδόν οι προσαρμοστές παρέχουν μια λύση διασύνδεσης για τον πίνακας--πίνακα, τον τυφλό σύντροφο και τις εφαρμογές ράφι-και-επιτροπής διατηρώντας την πυκνότητα συσκευασίας.

Προδιαγραφή

Ηλεκτρικά χαρακτηριστικά
Σύνθετη αντίσταση	50Ω
Φάσμα συχνότητας	DC~40GHz
Εκτιμημένη τάση	170VRMS*
Αντίσταση μόνωσης	≥2000MΩ
Τάση-αντίσταση διηλεκτρικών	500VRMS*
Κεντρική αντίσταση	Εξωτερικός αγωγός	Normal≤2.5mΩ, Sealing≤4mΩ
	Κεντρικός αγωγός	Normal≤6mΩ, Sealing≤26mΩ
VSWR	≤1.3
Υλικά & μηχανικά χαρακτηριστικά
Κεντρικός αγωγός	Αρσενικό	Sn-π χαλκός, χρυσός που καλύπτεται
	Θηλυκό	Χαλκός βηρυλλίου, χρυσός που καλύπτεται
Ελαστική επαφή	Χαλκός βηρυλλίου	Χρυσός που καλύπτεται
Shell και άλλα μέρη μετάλλων	Ανοξείδωτο ορείχαλκου	Καλυμμένη χρυσός παθητικότητα
Μονωτές	Γυαλί sintering/PTFE/PEI
Ερμητικό ποσοστό διαρροής προϊόντων	1.01325×10-3Pa·cm3/s

Χαρακτηριστικά γνωρίσματα και οφέλη

Χρυσός που καλύπτεται

Συνεχές ρεύμα σε 40 Ghz

Συμπαγές μέγεθος

Ώθηση-ή ταχυσύνδεσμος

Η πλήρης ανασχετική συσκευή, περιορισμένη ανασχετική συσκευή και ομαλός άντεξε

Τα PCB & το καλώδιο τοποθετούν το συνδετήρα

Αρσενικό και θηλυκό, κατ' ευθείαν και επιλογή σωστής γωνίας

Ο κανονικός τύπος και ερμητικός, φλάντζα τοποθετεί & νήμα-στην επιλογή υποστηριγμάτων

Εφαρμογές
- Στρατιωτικός

- Ασύρματος
- Κεραίες
- Αεροδιαστημικός

- Ευρεία ζώνη

- Τηλεπικοινωνίες

- Ενοργάνωση
- Συγχρονισμένος - κεραίες σειράς

- Ο πίνακας--πίνακας διασυνδέει

Λεπτομερές σχέδιο
Microstrip σειράς αρσενική SMP RF συχνότητα 40GHz συνδετήρων συνδετήρων ομοαξονική 0

Προϊόν Cataloge:

J30J συνδετήρας σειράς

SMA/SSMA συνδετήρας RF

SMP/SSMP συνδετήρας RF

Προσαρμοστής RF

MCX/MMCX συνδετήρας RF

Συνδετήρες κυμάτων BNC RF ConnectorMillimeter (2.4mm, 2.92mm)

Συνελεύσεις καλωδίων RF

Κυματοδηγός στον ομοαξονικό προσαρμοστή

Ερμητικές σφραγίδες γυαλί--μετάλλων

Συνδετήρας τύπων RF Ν

Περιστροφικές ενώσεις μικροκυμάτων

Λεπτομέρειες συσκευασίας:
* Τυποποιημένο χαρτοκιβώτιο εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών

ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρων SMP, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας.
