Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS

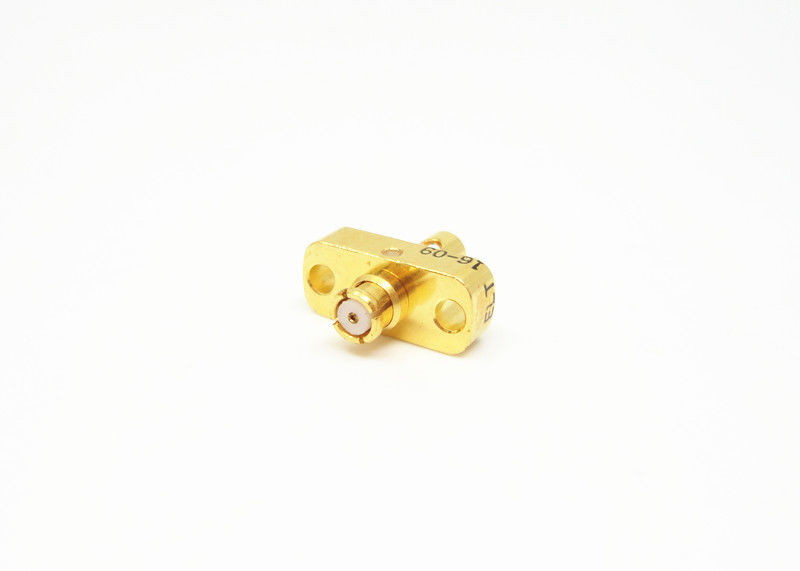

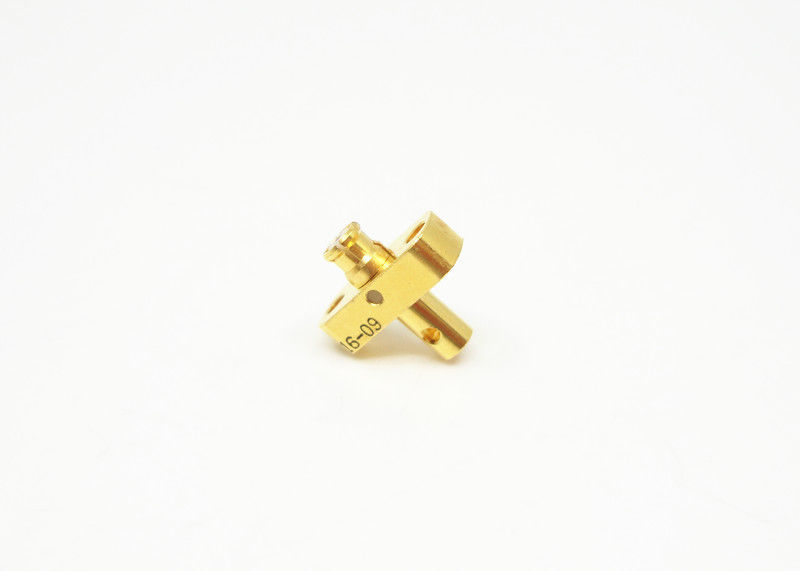

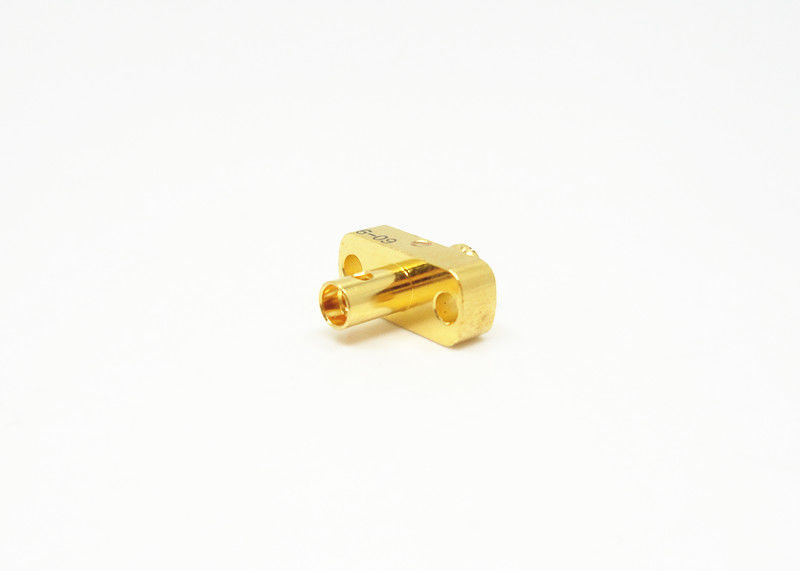

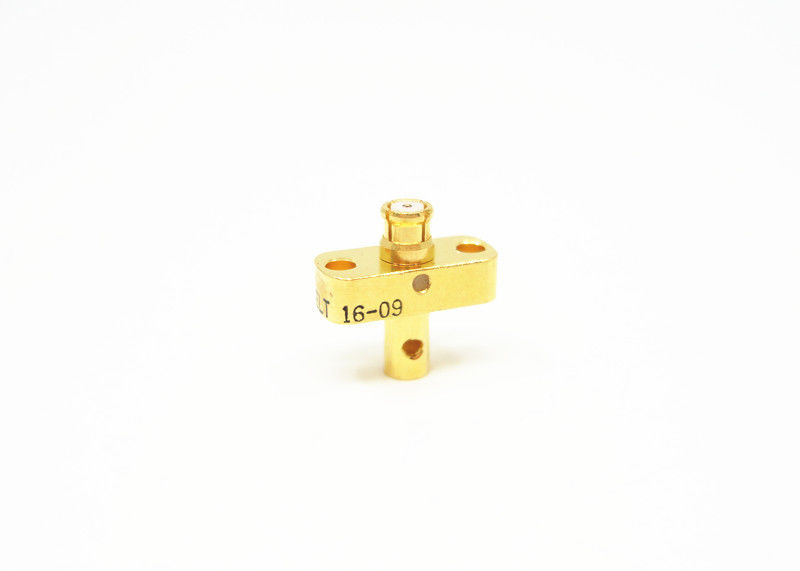

Ο θηλυκός συνδετήρας 2 SMP RF φλάντζα τρυπών τοποθετεί τη σύνθετη αντίσταση 50Ω για το καλώδιο MF108A
Προδιαγραφή
| Ηλεκτρικά χαρακτηριστικά | ||
| Σύνθετη αντίσταση | 50Ω | |
| Φάσμα συχνότητας | DC~40GHz | |
| Εκτιμημένη τάση | 170VRMS* | |
| Αντίσταση μόνωσης | ≥2000MΩ | |
| Τάση-αντίσταση διηλεκτρικών | 500VRMS* | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | Normal≤2.5mΩ, Sealing≤4mΩ |
| Κεντρικός αγωγός | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & μηχανικά χαρακτηριστικά | ||
| Κεντρικός αγωγός | Αρσενικό | Sn-π χαλκός, χρυσός που καλύπτεται |
| Θηλυκό | Χαλκός βηρυλλίου, χρυσός που καλύπτεται | |
| Ελαστική επαφή | Χαλκός βηρυλλίου | Χρυσός που καλύπτεται |
| Shell και άλλα μέρη μετάλλων | Ανοξείδωτο ορείχαλκου | Καλυμμένη χρυσός παθητικότητα |
| Μονωτές | Γυαλί sintering/PTFE/PEI | |
| Ερμητικό ποσοστό διαρροής προϊόντων | 1.01325×10-3Pa·cm3/s | |
Χαρακτηριστικά γνωρίσματα και οφέλη
| Χρυσός που καλύπτεται |
| Sub-miniature |
| Συνεχές ρεύμα σε 40 Ghz |
| Συμπαγές μέγεθος |
| Ώθηση-ή ταχυσύνδεσμος |
| Η πλήρης ανασχετική συσκευή, περιορισμένη ανασχετική συσκευή και ομαλός άντεξε |
| Τα PCB & το καλώδιο τοποθετούν το συνδετήρα |
| Αρσενικό και θηλυκό, κατ' ευθείαν και επιλογή σωστής γωνίας |
| Το καλώδιο τοποθετεί τις εκδόσεις και για τα εύκαμπτα και ημισυμπαγή υλικά καλωδίων |
| Ο κανονικός τύπος και ερμητικός, φλάντζα τοποθετεί & νήμα-στην επιλογή υποστηριγμάτων |
Εφαρμογές
- Στρατιωτικός
- Ασύρματος
- Κεραίες
- Αεροδιαστημικός
- Ευρεία ζώνη
- Ενοργάνωση
- Συγχρονισμένος - κεραίες σειράς
- Ο πίνακας--πίνακας διασυνδέει
Σχέδιο προϊόντων:
Προϊόν Cataloge:
| J30J συνδετήρας σειράς |
| SMA/SSMA συνδετήρας RF |
| SMP/SSMP συνδετήρας RF |
| Συνδετήρας TNC RF |
| Προσαρμοστής RF |
| MCX/MMCX συνδετήρας RF |
| Συνελεύσεις καλωδίων RF |
| Κυματοδηγός στον ομοαξονικό προσαρμοστή |
| Ερμητικές σφραγίδες γυαλί--μετάλλων |
| Συνδετήρας τύπων RF Ν |
| Περιστροφικές ενώσεις μικροκυμάτων |
Λεπτομέρειες συσκευασίας:
* Τυποποιημένο χαρτοκιβώτιο εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρων SMP, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας.
