Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS

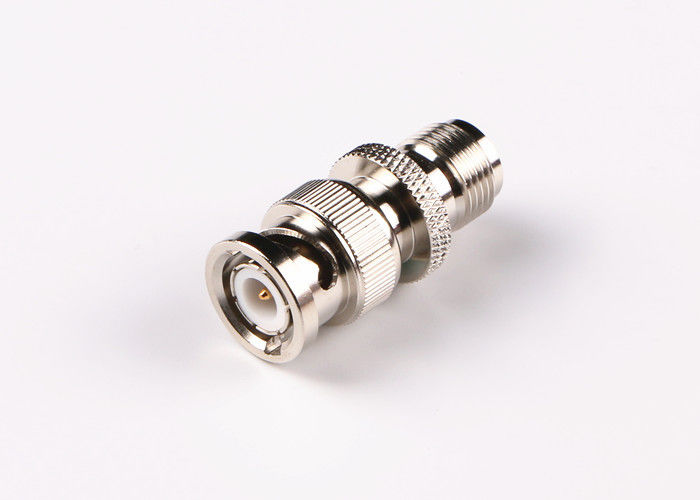

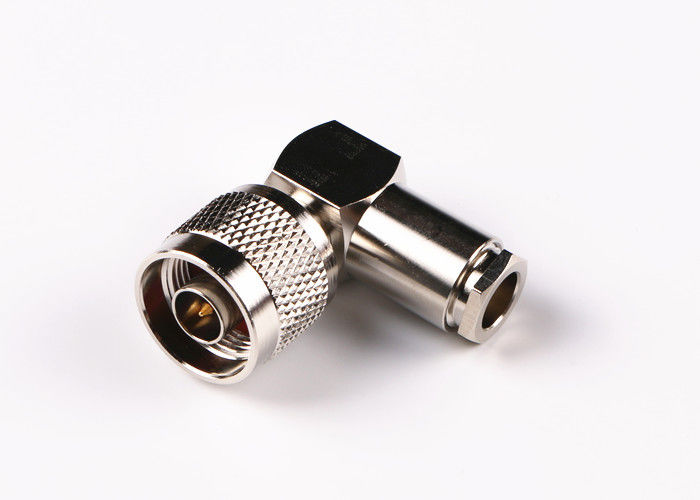

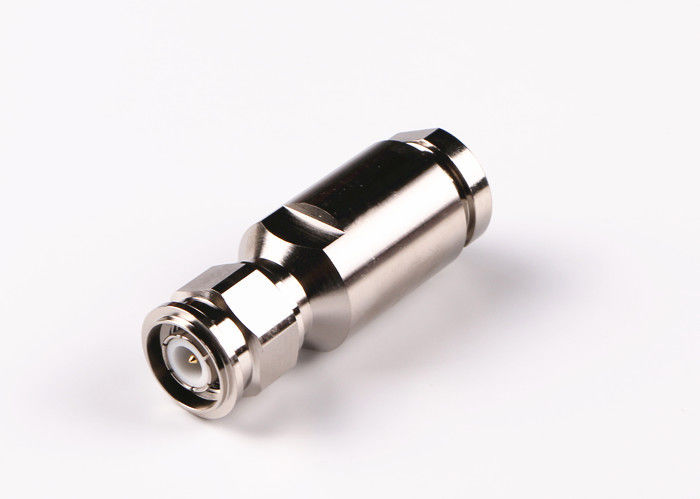

Ευθύς συνδετήρας βουλωμάτων σωστής γωνίας TNC αρσενικός θηλυκός ομοαξονικό συνδετήρα υποδοχών RF SMA στο θηλυκό
Το προϊόν σειράς TNC σχεδιάζεται καθώς μια περασμένη κλωστή έκδοση του συνδετήρα BNC, τα χαρακτηριστικά γνωρίσματα συνδετήρων TNC RF βιδώνει τα νήματα για τους συνδετήρες mating.TNC είναι μικροσκοπική, περασμένες κλωστή αδιάβροχες μονάδες με μια σταθερή σύνθετη αντίσταση 50ohm, που λειτουργεί από ρεύμα-11ghZ, υπάρχουν δύο τύποι συνδετήρων TNC: ο τυποποιημένος και αντίστροφος συνδετήρας χαμηλότερου κόστους polarity.these χρησιμοποιεί χαρακτηριστικά τον κύβο χυτό και που φορμάρεται συστατικά. Ενώ η απόδοση δεν θα είναι ίση με τα βιομηχανικά ή στρατιωτικά προϊόντα βαθμού, αυτοί οι συνδετήρες είναι ιδανικοί για τη χρήση σε ποικίλες εμπορικές εφαρμογές
Προδιαγραφή
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Σύνθετη αντίσταση
|
50Ω
|
|||
|
Φάσμα συχνότητας
|
DC~4GHz
|
|||
|
Εκτιμημένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Τάση-αντίσταση διηλεκτρικών
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥2000MΩ
|
|||
|
Αντίσταση επαφών
|
Εξωτερικός αγωγός
|
≤6mΩ
|
||
|
Κεντρικός αγωγός
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπα σχεδίου | IEC 60169-17 |
| RoHS υποχωρητικό | Ναι |
| Λήξη κεντρικών επαφών | Crimp |
| Εξωτερική λήξη επαφών | Crimp |
| Κύκλοι ζευγαρώματος | 500Cycles |
| Διατήρηση επαφών | 10N λ. |
| Διατήρηση καλωδίων | 100N λ. |
| Δύναμη ζευγαρώματος | 13.6N ανώτατος |
| Αποσύνδεση της δύναμης | 13.6N ανώτατος |
Λεπτομερές σχέδιο
Εφαρμογή:
* Σταθμός βάσης
* Δίκτυο
* Ραντάρ
* Κεραίες
* Τηλεπικοινωνίες
* Υπολογιστές
* Μεγάλα καλωδιακό μόντεμ
* Τηλεπικοινωνίες
* Κυψελοειδή κινητά τηλέφωνα
* Ενοργάνωση
Προϊόν Cataloge:
| Προσαρμοστής RF |
| SMA/SSMA συνδετήρας RF |
| SMP/SSMP συνδετήρας RF |
| Συνδετήρας TNC RF |
| Συνδετήρας τύπων RF Ν |
| MCX/MMCX συνδετήρας RF |
| Συνδετήρες κυμάτων BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
| Συνελεύσεις καλωδίων RF |
| Κυματοδηγός στον ομοαξονικό προσαρμοστή |
| Ερμητικές σφραγίδες γυαλί--μετάλλων |
| J30J συνδετήρας σειράς |
| Περιστροφικές ενώσεις μικροκυμάτων |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρων TNC, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας.
