Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS

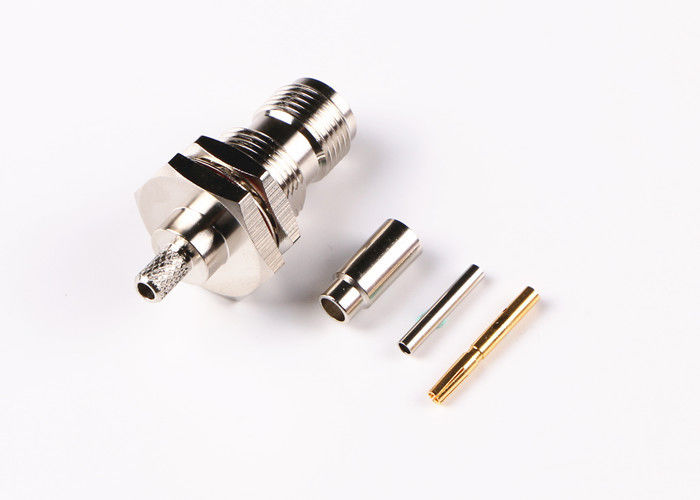

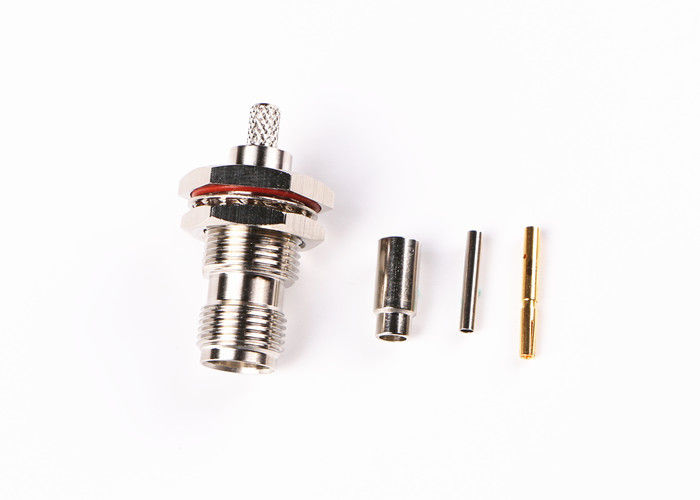

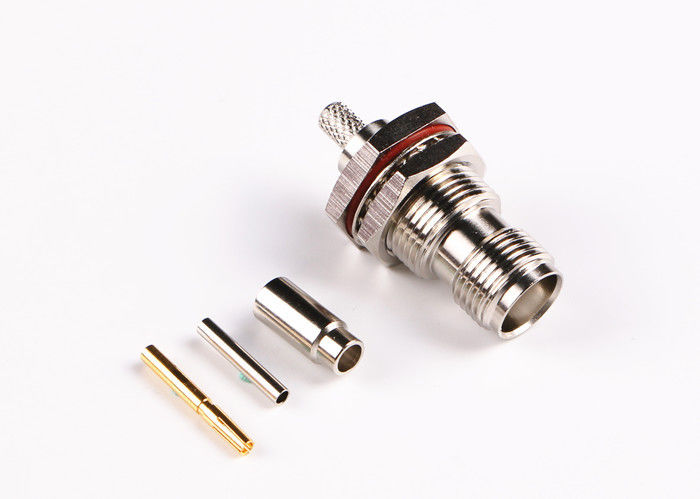

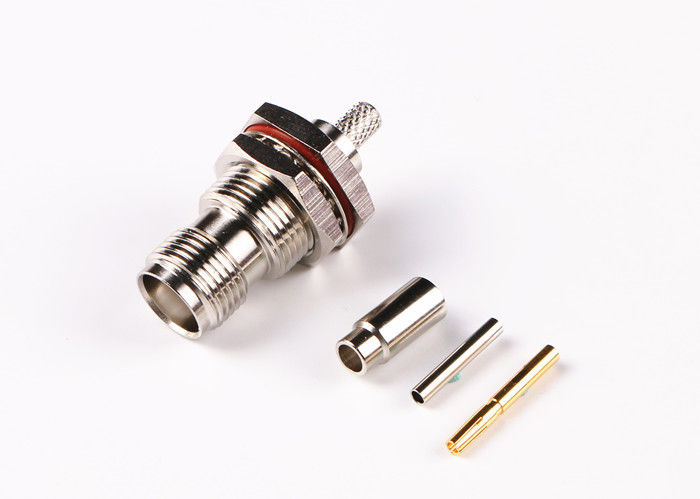

Υψηλός - ευθύς RF ομοαξονικός συνδετήρας ποιοτικών νικέλινος TNC αρσενικός βουλωμάτων
Χαρακτηριστικά γνωρίσματα:
1, ηλεκτρονικός συνδετήρας σειράς RF TNC σχεδιάζεται ως περασμένη κλωστή έκδοση του συνδετήρα BNC.
2, χαρακτηριστικά γνωρίσματα συνδετήρων TNC RF βιδώνουν τα νήματα για το ζευγάρωμα. Οι συνδετήρες RF TNC είναι μικροσκοπικές, περασμένες κλωστή αδιάβροχες μονάδες με μια σταθερή σύνθετη αντίσταση 50ohm, που λειτουργεί fromDC-11ghz
3, υπάρχουν δύο τύποι συνδετήρων TNC: τυποποιημένη και αντίστροφη πολικότητα
4, αυτός ο συνδετήρας εργοστασίων RF προμηθευτών της Κίνας χαμηλότερου κόστους χρησιμοποιούν χαρακτηριστικά τον κύβο χυτό και που φορμάρεται συστατικά.
5, ενώ η απόδοση δεν θα είναι ίση με τα βιομηχανικά ή στρατιωτικά προϊόντα βαθμού, αυτοί οι crimp RF συνδετήρες είναι ιδανικά για τη χρήση σε ποικίλες εμπορικές εφαρμογές
6, τα προϊόντα σειράς TNC είναι ένα είδος ένωσης σπειρών, έχει το πλάτος εργασίας συχνά, ενώνει αξιόπιστο.
Εφαρμογή:
* Ενοργάνωση
* Σταθμός βάσης
* Δίκτυο
* Ραντάρ
* Κεραίες
* Τηλεπικοινωνίες
* Υπολογιστές
* Τηλεπικοινωνίες
* Κυψελοειδή κινητά τηλέφωνα
Το προϊόν σειράς TNC σχεδιάζεται καθώς μια περασμένη κλωστή έκδοση του συνδετήρα BNC, τα χαρακτηριστικά γνωρίσματα συνδετήρων TNC RF βιδώνει τα νήματα για τους συνδετήρες mating.TNC είναι μικροσκοπική, περασμένες κλωστή αδιάβροχες μονάδες με μια σταθερή σύνθετη αντίσταση 50ohm, που λειτουργεί από ρεύμα-11ghZ, υπάρχουν δύο τύποι συνδετήρων TNC: ο τυποποιημένος και αντίστροφος συνδετήρας χαμηλότερου κόστους polarity.these χρησιμοποιεί χαρακτηριστικά τον κύβο χυτό και που φορμάρεται συστατικά. Ενώ η απόδοση δεν θα είναι ίση με τα βιομηχανικά ή στρατιωτικά προϊόντα βαθμού, αυτοί οι συνδετήρες είναι ιδανικοί για τη χρήση σε ποικίλες εμπορικές εφαρμογές. Ευρέως χρησιμοποιημένο για τις συνδέσεις κεραιών, TNC έχει πολλές εφαρμογές στην αεροναυτική ηλεκτρονική, την υπεράσπιση, τις επικοινωνίες και τις γενικές βιομηχανικές αγορές. Αντίστροφη πολικότητα και 75 ωμ TNC είναι επίσης διαθέσιμες.
Προδιαγραφή
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Σύνθετη αντίσταση
|
50Ω
|
|||
|
Φάσμα συχνότητας
|
DC~4GHz
|
|||
|
Εκτιμημένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Τάση-αντίσταση διηλεκτρικών
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥2000MΩ
|
|||
|
Αντίσταση επαφών
|
Εξωτερικός αγωγός
|
≤6mΩ
|
||
|
Κεντρικός αγωγός
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπα σχεδίου | IEC 60169-17 |
| RoHS υποχωρητικό | Ναι |
| Λήξη κεντρικών επαφών | Crimp |
| Εξωτερική λήξη επαφών | Crimp |
| Κύκλοι ζευγαρώματος | 500Cycles |
| Διατήρηση επαφών | 10N λ. |
| Διατήρηση καλωδίων | 100N λ. |
| Αποσύνδεση της δύναμης | 13.6N ανώτατος |
| Δύναμη ζευγαρώματος | 13.6N ανώτατος |
Περιβαλλοντική προδιαγραφή:
| Λειτουργούσα θερμοκρασία | -30 έως +70 βαθμός Κελσίου |
| Εκτίμηση IP (που ζευγαρώνουν) | IP64 |
Λεπτομερές σχέδιο
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους προϊόντων διασύνδεσης ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, Sc, SMP, SSMP ect.),), εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας έρχεται σε επαφή με με τις λεπτομέρειές σας.
