Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS
Χαρακτηριστικά γνωρίσματα:

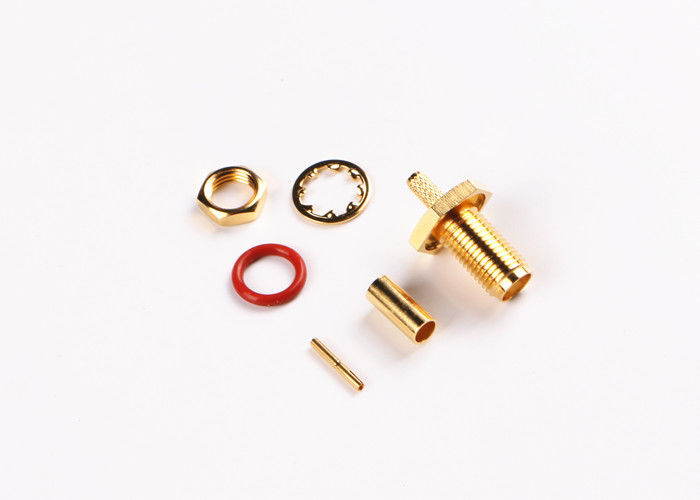

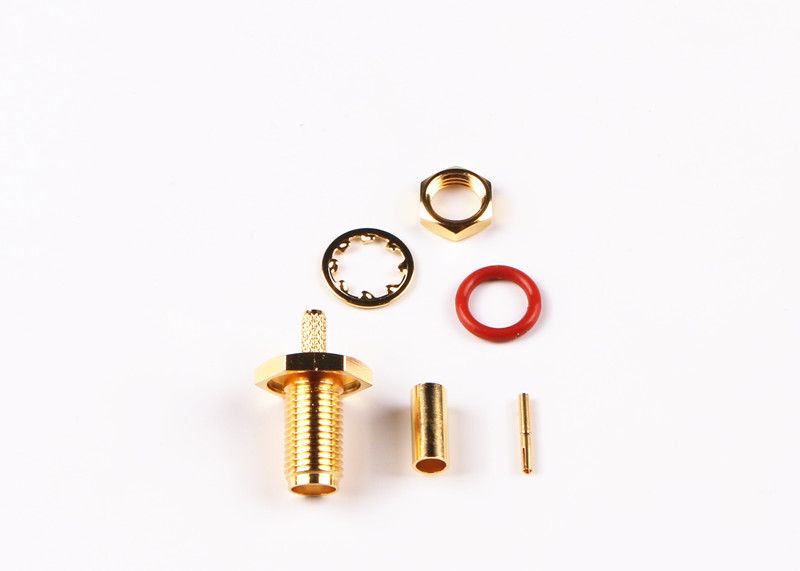

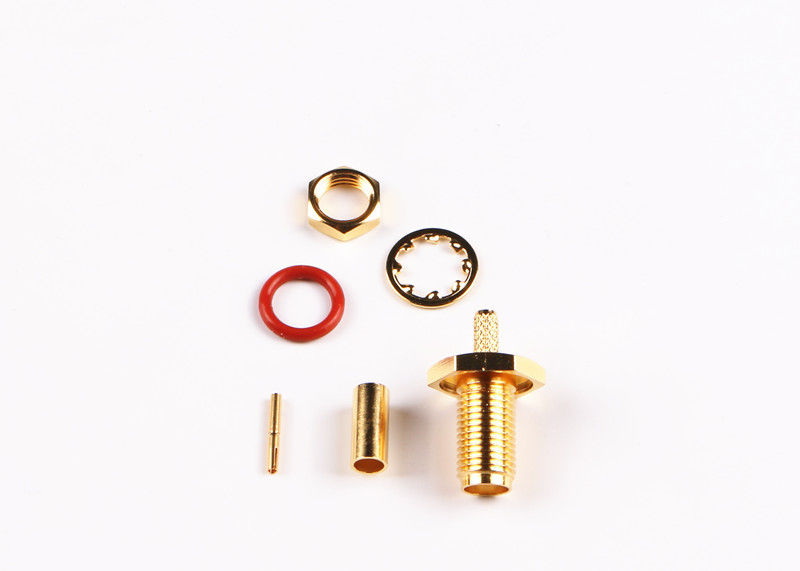

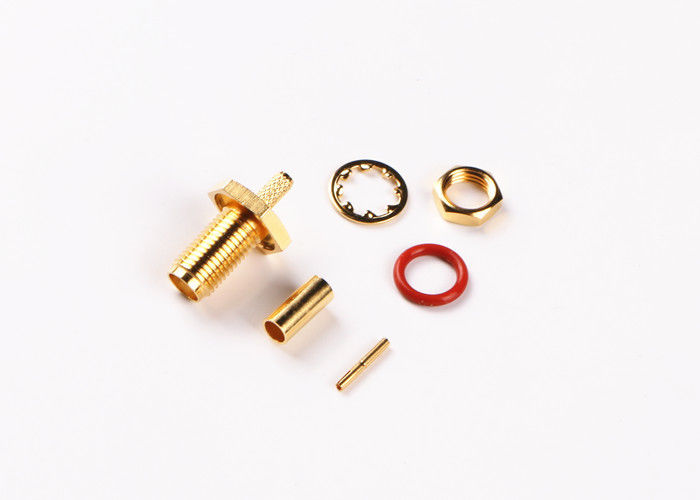

Ο ΤΥΠΟΣ SMA είναι ένα είδος ομοαξονικών συνδετήρων RF που εφαρμόζεται ευρέως, με μικρό - μεγέθους σύζευξη νημάτων. Η χαρακτηριστική σύνθετη αντίσταση είναι 50ohm. Το χαρακτηριστικό των συνδετήρων είναι στο ευρύ φάσμα συχνότητας, άριστη απόδοση, υψηλή αξιοπιστία. Χρησιμοποιούνται σχετικά με το καλώδιο RF ή microstrip τη γραμμή στο κύκλωμα RF του συστήματος WLAN, του ελεγχόμενου προγράμματος, του εξοπλισμού μικροκυμάτων και του ψηφιακού συστήματος επικοινωνιών. Η συχνότητα μπορεί να είναι μέχρι 18GHz με τη χρησιμοποίηση του ημισυμπαγούς ή ημι-ευκίνητου καλωδίου.
Προδιαγραφή:
| Ηλεκτρικά χαρακτηριστικά | |||
| Σύνθετη αντίσταση | 50Ω | ||
| Φάσμα συχνότητας | Συνδέστε με το καλώδιο DC~12.4GHz solf | ||
| Συνδέστε με το ημισυμπαγές καλώδιο DC~18GHz | |||
| Εκτιμημένη τάση | 335VRMS | ||
| Τάση-αντίσταση διηλεκτρικών | 1000VRMS | ||
| Αντίσταση μόνωσης | ≥5000MΩ | ||
| Κεντρική αντίσταση | Κεντρικός αγωγός | ≤3.0mΩ | |
| Εξωτερικός αγωγός | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Υλικά & μηχανικά χαρακτηριστικά | |||
| Κεντρικός αγωγός | Αρσενικό | Χρυσός ορείχαλκου που καλύπτεται | |
| Θηλυκό | Χρυσός χαλκού sn-π που καλύπτεται | ||
| Ελαστική επαφή | Χαλκός βηρυλλίου νικέλινος | ||
| Shell και άλλα μέρη μετάλλων | Ορείχαλκος νικέλινος | ||
| Ανοξείδωτη παθητικότητα | |||
| Πτυχώνοντας μανίκι | Ορείχαλκος νικέλινος | ||
| Μονωτές | PTFE | ||
| Σφραγίζοντας δαχτυλίδι | Λάστιχο σιλικόνης | ||
| Διάρκεια | 500 κύκλοι | ||
| Ροπή σκλήρυνσης της σύνδεσης | 0.79-1.13N .m | ||
Εφαρμογή:
* Αεροδιάστημα
* Ευρεία ζώνη
* Ενοργάνωση
* Συγχρονισμένος - κεραίες σειράς
* Τηλεπικοινωνίες
* Ο πίνακας--πίνακας διασυνδέει
Περισσότερη λεπτομέρεια:
Προϊόν Cataloge:
| Προσαρμοστής RF |
| SMA/SSMA συνδετήρας RF |
| SMP/SSMP συνδετήρας RF |
| Συνδετήρας TNC RF |
| Συνδετήρας τύπων RF Ν |
| MCX/MMCX συνδετήρας RF |
| Συνδετήρες κυμάτων BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
| Συνελεύσεις καλωδίων RF |
| Κυματοδηγός στον ομοαξονικό προσαρμοστή |
| Ερμητικές σφραγίδες γυαλί--μετάλλων |
| J30J συνδετήρας σειράς |
| Περιστροφικές ενώσεις μικροκυμάτων |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρων SMA, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας.
