Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS
Η σειρά SMA είναι είδη μίνι, υψηλής συχνότητας ομοαξονικού συνδετήρα RF, έχει αναπτυχθεί και έχει παραγάγει σύμφωνα με mil-γ-39012 από Xi'an την ηλεκτρονική βιομηχανική Co. ελίτ, ΕΠΕ. Με τα χαρακτηριστικά του μικρού όγκου, καλό εύρος ζώνης, ανώτερα ηλεκτρικά χαρακτηριστικά. Είναι οι ευρύτατα χρησιμοποιημένοι ομοαξονικοί συνδετήρες RF στους διαφορετικούς τομείς της επικοινωνίας μικροκυμάτων και της μετρώντας συσκευής μικροκυμάτων. Ο συνδετήρας υψηλής επίδοσης που αναπτύσσεται από την επιχείρησή μας μπορεί να φθάσει σε 20GHz.
Προδιαγραφή:
| Ηλεκτρικά χαρακτηριστικά | |||
| Σύνθετη αντίσταση | 50Ω | ||
| Φάσμα συχνότητας | Συνδέστε με το καλώδιο DC~12.4GHz solf | ||
| Συνδέστε με το ημισυμπαγές καλώδιο DC~18GHz | |||
| Εκτιμημένη τάση | 335VRMS* | ||
| Τάση-αντίσταση διηλεκτρικών | 1000VRMS* | ||
| Αντίσταση μόνωσης | ≥5000MΩ | ||
| Κεντρική αντίσταση | Κεντρικός αγωγός | ≤3.0mΩ | |
| Εξωτερικός αγωγός | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Υλικά & μηχανικά χαρακτηριστικά | |||
| Κεντρικός αγωγός | Αρσενικό | Χρυσός ορείχαλκου που καλύπτεται | |
| Θηλυκό | Χρυσός χαλκού sn-π που καλύπτεται | ||
| Ελαστική επαφή | Χαλκός βηρυλλίου νικέλινος | ||
| Shell και άλλα μέρη μετάλλων | Ορείχαλκος νικέλινος | ||
| Ανοξείδωτη παθητικότητα | |||
| Πτυχώνοντας μανίκι | Ορείχαλκος νικέλινος | ||
| Ροπή σκλήρυνσης της σύνδεσης | 0.79-1.13N .m | ||
| Διάρκεια | 500 κύκλοι | ||
| Σφραγίζοντας δαχτυλίδι | Λάστιχο σιλικόνης | ||
| Μονωτές | PTFE | ||
Πλεονεκτήματα:
1. Ο συνδετήρας SMA RF είναι υψηλός - ποιότητα και γρήγοροι συνδυασμοί με απλά να βιδώσει δύο συνδετήρες μαζί, χωρίς τη συγκόλληση ή την πτύχωση που απαιτείται
2. Οι ηλεκτρικοί συνδετήρες SMA χρησιμοποιούνται ευρέως για το μικρόκυμα, τις κεραίες και την εξεταστική ενοργάνωση κ.λπ.
3. Ο συνδετήρας SMA RF συνδέω-συνδέει τους ομοαξονικούς συνδετήρες RF με το μικροσκοπικό μέγεθος, το vibration-proof και ευρύ φάσμα συχνότητας μέχρι 18 Ghz
4. Οι συνδετήρες SMA RF είναι διαθέσιμοι μέσα γρήγορα συνδέουν, ώθηση-επάνω ή τυποποιημένη διεπαφή, ευθεία, 90 εκδόσεις βαθμών, καθώς επίσης και διάφραγμα, ή 4 διαμορφώσεις επιτροπής τρυπών
Εφαρμογή:
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* Συγχρονισμένος - κεραίες σειράς
*Telecommunications
*Aerospace
*Board-to-board διασύνδεση

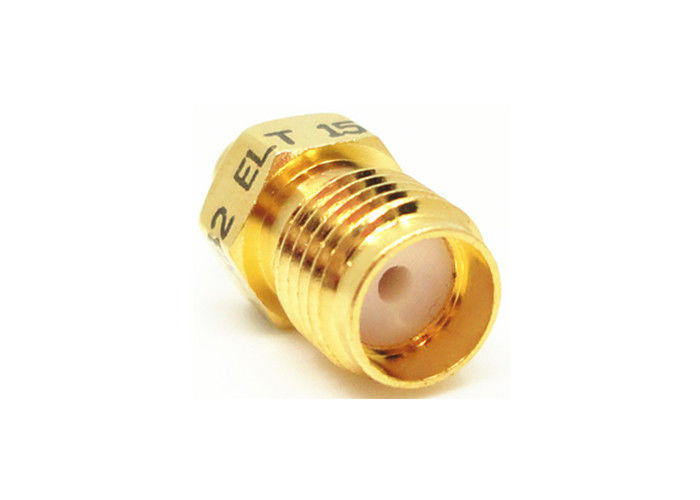

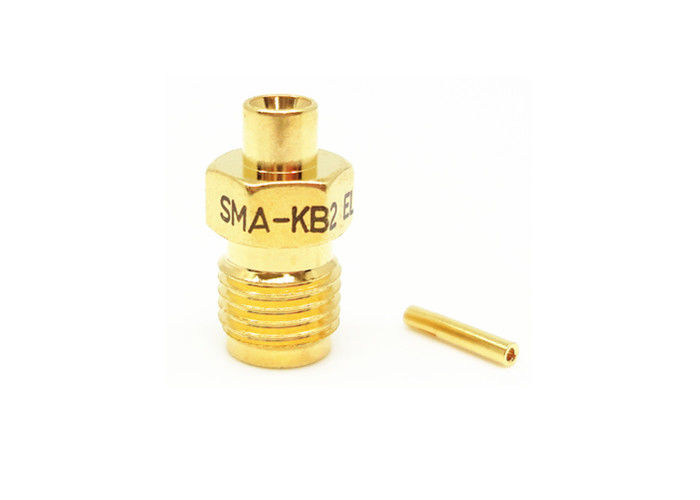

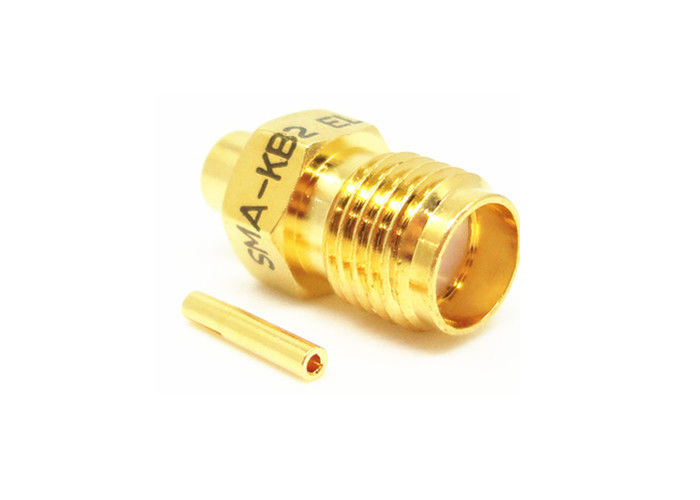

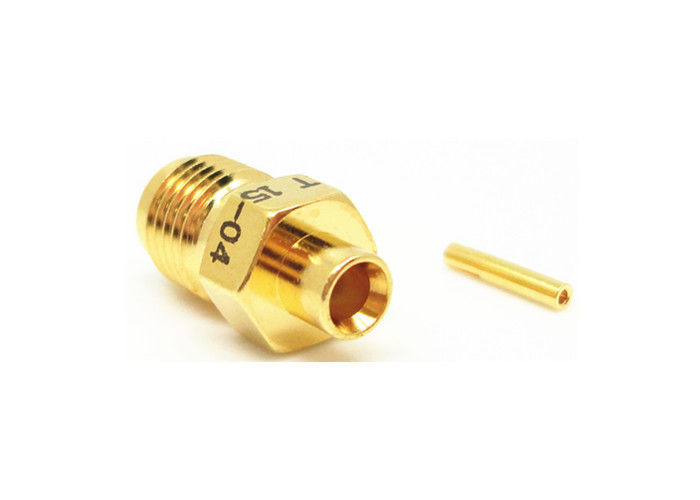

Περισσότερες εικόνες:
Προϊόν Cataloge:
| Προσαρμοστής RF |
| SMA/SSMA συνδετήρας RF |
| SMP/SSMP συνδετήρας RF |
| Συνδετήρας TNC RF |
| Συνδετήρας τύπων RF Ν |
| MCX/MMCX συνδετήρας RF |
| Συνδετήρες κυμάτων BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
| Συνελεύσεις καλωδίων RF |
| Κυματοδηγός στον ομοαξονικό προσαρμοστή |
| Ερμητικές σφραγίδες γυαλί--μετάλλων |
| J30J συνδετήρας σειράς |
| Περιστροφικές ενώσεις μικροκυμάτων |
Λεπτομέρειες συσκευασίας:
* Τυποποιημένο χαρτοκιβώτιο εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρων, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας.
