Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ROHS
Η σειρά SMA είναι είδη μίνι, υψηλής συχνότητας ομοαξονικού συνδετήρα RF, έχει αναπτυχθεί και έχει παραγάγει σύμφωνα με mil-γ-39012. Με τα χαρακτηριστικά του μικρού όγκου, καλό εύρος ζώνης, ανώτερα ηλεκτρικά χαρακτηριστικά. Είναι οι ευρύτατα χρησιμοποιημένοι ομοαξονικοί συνδετήρες RF στους διαφορετικούς τομείς της επικοινωνίας μικροκυμάτων και της μετρώντας συσκευής μικροκυμάτων. Ο συνδετήρας υψηλής επίδοσης που αναπτύσσεται από την επιχείρησή μας μπορεί να φθάσει σε 20GHz.
Προδιαγραφή:
| Ηλεκτρικά χαρακτηριστικά | |||
| Σύνθετη αντίσταση | 50Ω | ||
| Φάσμα συχνότητας | Συνδέστε με το καλώδιο DC~12.4GHz solf | ||
| Συνδέστε με το ημισυμπαγές καλώδιο DC~18GHz | |||
| Εκτιμημένη τάση | 335VRMS* | ||
| Τάση-αντίσταση διηλεκτρικών | 1000VRMS* | ||
| Αντίσταση μόνωσης | ≥5000MΩ | ||
| Κεντρική αντίσταση | Κεντρικός αγωγός | ≤3.0mΩ | |
| Εξωτερικός αγωγός | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Υλικά & μηχανικά χαρακτηριστικά | |||
| Κεντρικός αγωγός | Αρσενικό | Χρυσός ορείχαλκου που καλύπτεται | |
| Θηλυκό | Χρυσός χαλκού sn-π που καλύπτεται | ||
| Ελαστική επαφή | Χαλκός βηρυλλίου νικέλινος | ||
| Shell και άλλα μέρη μετάλλων | Ορείχαλκος νικέλινος | ||
| Ανοξείδωτη παθητικότητα | |||
| Πτυχώνοντας μανίκι | Ορείχαλκος νικέλινος | ||
| Μονωτές | PTFE | ||
| Σφραγίζοντας δαχτυλίδι | Λάστιχο σιλικόνης | ||
| Διάρκεια | 500 κύκλοι | ||
| Ροπή σκλήρυνσης της σύνδεσης | 0.79-1.13N .m | ||
Πλεονεκτήματα:
1. Οι συνδετήρες SMA RF είναι διαθέσιμοι μέσα γρήγορα συνδέουν, ώθηση-επάνω ή τυποποιημένη διεπαφή, ευθεία, 90 εκδόσεις βαθμών, καθώς επίσης και διάφραγμα, ή 4 διαμορφώσεις επιτροπής τρυπών
2. Ο συνδετήρας SMA RF είναι υψηλός - ποιότητα και γρήγοροι συνδυασμοί με απλά να βιδώσει δύο συνδετήρες μαζί, χωρίς τη συγκόλληση ή την πτύχωση που απαιτείται
3. Οι ηλεκτρικοί συνδετήρες SMA χρησιμοποιούνται ευρέως για το μικρόκυμα, τις κεραίες και την εξεταστική ενοργάνωση κ.λπ.
4. Ο συνδετήρας SMA RF συνδέω-συνδέει τους ομοαξονικούς συνδετήρες RF με το μικροσκοπικό μέγεθος, το vibration-proof και ευρύ φάσμα συχνότητας μέχρι 18 Ghz
Εφαρμογή:
*Military
*Board-to-board διασύνδεση
*Broadband
*Instrumentation
* Συγχρονισμένος - κεραίες σειράς
*Telecommunications

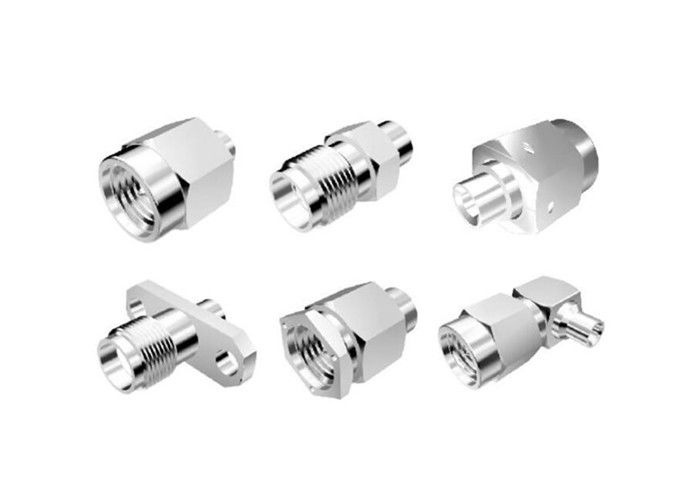

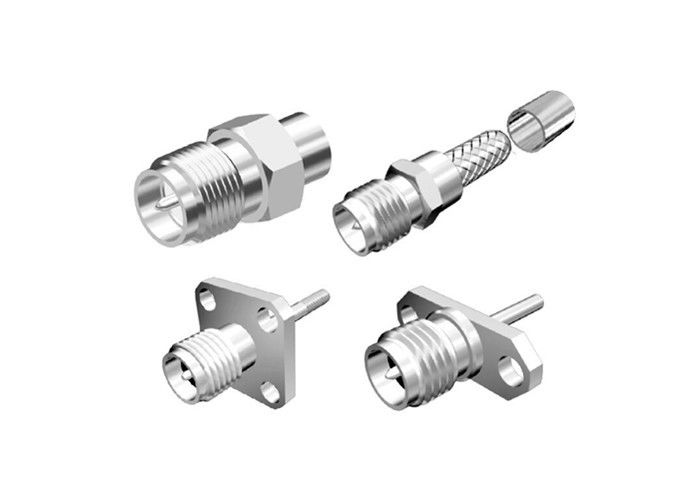

Περισσότερες εικόνες:
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρων, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας.
