Ο συνδετήρας τέσσερα λιμένες ISO 9001 ISO 14001 κλουβιών Ganged Qsfp28 SFP κραμάτων χαλκού εγκρίνει

Το κράμα χαλκού Ganged Qsfp28 εγκλωβίζει τέσσερις λιμένες ISO 9001 ISO 14001 εγκρίνει

1. Τι είναι QSFP;

Οι πομποδέκτες QSFP είναι διαθέσιμοι με ποικίλους τύπους συσκευών αποστολής σημάτων και δεκτών, που επιτρέπουν στους χρήστες για να επιλέξουν τον κατάλληλο πομποδέκτη για κάθε σύνδεση για να παρέχουν την απαραίτητη οπτική προσιτότητα πέρα από την πολλαπλού τρόπου ή single-mode ίνα. Οι ενότητες QSFP είναι συνήθως διαθέσιμες σε διάφορες διαφορετικές κατηγορίες:

4 X 1 Gbit/s QSFP

Το αρχικό έγγραφο QSFP διευκρίνισε τέσσερα κανάλια που φέρνουν Gigabit Ethernet, 4GFC (FiberChannel), ή ΟΔΓ InfiniBand.

4 X 10 Gbit/s QSFP+

QSFP+ είναι μια εξέλιξη QSFP για να υποστηρίξει τέσσερα 10 κανάλια Gbit/SEC που φέρνουν 10 Gigabit Ethernet, 10GFC FiberChannel, ή QDR InfiniBand. Τα 4 κανάλια μπορούν επίσης να συνδυαστούν σε μια ενιαία σύνδεση 40 Gigabit Ethernet. Είναι συνήθως για την εφαρμογή του κέντρου δεδομένων, 40G Ethernet, Infiniband, και άλλων προτύπων επικοινωνιών.

4 X 14 Gbit/s QSFP+ (QSFP14)

Τα πρότυπα QSFP14 έχουν ως σκοπό να φέρουν FDR InfiniBand, Sas-3. ή κανάλι ινών 16G

4 X 28 Gbit/s QSFP+ (QSFP28)

Τα πρότυπα QSFP28 έχουν ως σκοπό να φέρουν 100 Gigabit Ethernet, EDR InfiniBand. ή κανάλι ινών 32G. Αυτός ο τύπος πομποδεκτών χρησιμοποιείται επίσης με τα καλώδια ξεμπλοκαρίσματος άμεσος-συνδέσεων για να προσαρμόσει έναν ενιαίο λιμένα 100GbE σε τέσσερις ανεξάρτητους 25 λιμένες gigabit ethernet (QSFP28--4x-SFP28). Μερικές φορές αυτός ο τύπος πομποδεκτών αναφέρεται επίσης ως «QSFP100» ή «100G QSFP» για τη χάρη της απλότητας.

2. CWho είμαστε;

 παρέχετε μια σειρά συνελεύσεων κλουβιών QSFP28 χωρίς ενσωματωμένους συνδετήρες, ότι τα κλουβιά χρησιμοποιούνται ευρέως στις κεντρικές βιομηχανίες δικτύωσης, τηλεπικοινωνιών και στοιχείων. Επόμενη γενιά των μεγάλων I/O συσκευών, υποστήριξη 40G στην εφαρμογή 100G Ethernet. Τα κατάλληλα κλουβιά κραμάτων χαλκού Τύπου προσφέρουν τις παραλλαγές άνοιξη της EMI ή στολισμάτων της EMI και είναι πλήρως οπίσθια - συμβατό σύστημα με τις υπάρχουσες οπτικές ενότητες QSFP (πομποδέκτης) και τις συνελεύσεις καλωδίων.

QSFP28 οι πομποδέκτες χρησιμοποιούνται κυρίως για 40G στην εφαρμογή 100G Ethernet, το συμπαγές σχέδιο, χαμηλής ισχύος κατανάλωση, και το χαμηλότερο κόστος το κάνει την πρώτη επιλογή στην εφαρμογή 100G Ethernet

 QSFP28 το κλουβί είναι συμβατό με τους επόμενους τύπους πομποδεκτών QSFP28 (οπτική ενότητα)

• Πομποδέκτης 100GBASE-SR4 QSFP28
• 100GBASE-PSM4QSFP28 πομποδέκτης
• Πομποδέκτης 100GBASE-LR4 QSFP28
• Πομποδέκτης 100GBASE-CWDM4 QSFP28

Εκτός από αυτόν επάνω από τους τύπους πομποδεκτών QSFP28,

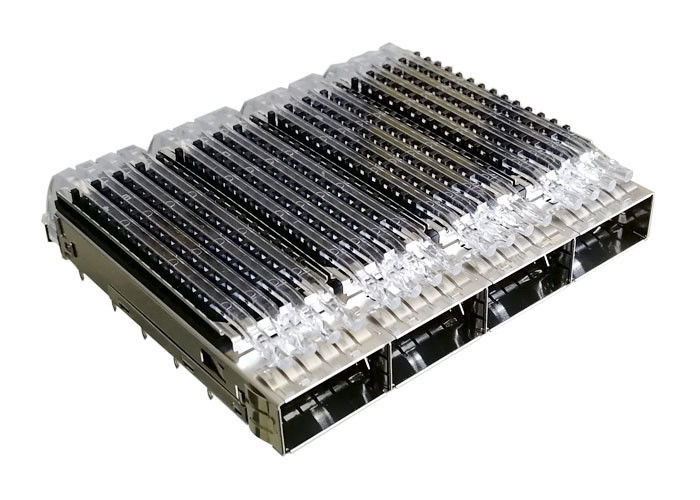

3 δομή κλουβιών QSFP28 (49001-00N011):

• 1 X κλουβί Ganged QSFP28 4 λιμένων, χωρίς ενσωματωμένο συνδετήρα SFP
• QSFP28 μήκος κλουβιών: 67,9 χιλ.
• QSFP28 πλάτος κλουβιών: 76,46 χιλ.
• QSFP28 ύψος κλουβιών: 15,15 χιλ. (με Heatsink)
• QSFP28 κατάλληλο μήκος ΚΑΡΦΙΤΣΩΝ Τύπου κλουβιών: 2,05 χιλ.
• Ενιαίο πλάτος λιμένων: 18,75 χιλ.
• Ενιαίο ύψος λιμένων: 8,95 χιλ.
• Stampled και διαμορφωμένο κλουβί μετάλλων, με την τρύπα διασκεδασμού θερμότητας
• Με τους ελαφριούς σωλήνες, αφήστε να ξέρετε τη θέση συνδέσεων
• Με Heatsink, heatsink το υλικό είναι αργίλιο, με τη μαύρη επεξεργασία οξειδίων στην επιφάνεια
• Η τακτοποίηση Τύπου τοποθετεί τον τύπο, μπορεί να προσαρμοστεί όπως απαιτείται
• Υλικό κλουβιών: Κράμα χαλκού
• ΣΥΝΔΕΤΗΡΑΣ: Χάλυβας Stailness
• Με την άνοιξη ετικεττών της EMI, παρέχετε την καλύτερη EMI προστατεύοντας bezel

4. Σχέδιο Mechnical

Μπορείτε να ξέρετε τις λεπτομέρειες Demensions από την ακολουθία του σχεδίου

5. Υπηρεσία προσαρμογής GLGNET

• Η υποστήριξη που κάνει ενσωμάτωσε το συνδετήρα QSFP28 με τα κλουβιά της EMI, απομόνωσε το συνδετήρα QSFP28, ή απομόνωσε τα κλουβιά QSFP28
• Το κλουβί QSFP28 μπορεί να είναι με 1 δομή Χ ν Ganged, ή τη συσσωρευμένη ν δομή 2 Χ
• QSFP28 το κλουβί μπορεί να είναι με τη διαφορετική τρύπα διασκεδασμού θερμότητας
• QSFP28 το κλουβί μπορεί να είναι με τους ελαφριούς σωλήνες ή χωρίς, ενσωματωμένος ή στην κορυφή ή το κουμπί κλουβιών
• QSFP28 το κλουβί μπορεί να είναι με Heatsink ή χωρίς, και το Heatsink με το διαφορετικό ύφος
• QSFP28 το κλουβί μπορεί να είναι με την άνοιξη δάχτυλων της EMI ή το elastomeric στόλισμα
• Διαφορετικός τοποθετήστε τον τύπο, την τακτοποίηση Τύπου ή τη θέση ύλης συγκολλήσεως και το μήκος καρφιτσών μπορεί να προσαρμοστεί

6. Εφαρμογές κλουβιών GLGNET QSFP28 (49007-00N011):

• Στοιχεία/επικοινωνίες
• Κεντρικοί υπολογιστές υψηλών σημείων
• Δικτύωση
• Κανάλι και Gigabit Ethernet ινών
• Δικτυακός εξοπλισμός
• Δρομολογητής/διακόπτης
• Κεντρικοί υπολογιστές
• Αποθήκευση
• Τηλεπικοινωνίες
• Διακόπτες
• Υλικό τηλεπικοινωνιών

Αυτό δεν είναι ένας οριστικός κατάλογος εφαρμογών για αυτό το προϊόν. Αντιπροσωπεύει μερικές από τις πιό κοινές χρήσεις.

7. Πλεονεκτήματα GLGNET:

• Έχουμε τη φόρμα υλικού μας και την πλαστική φόρμα
• Έχει 3 μηχανές LS-WEDM
• Έχει 12 μηχανές WEDM και 8 CNC μηχανές
• Έχει 20 αλέθοντας μηχανές και 12 μηχανές ηλεκτρικής απαλλαγής
• Έχει 30 μηχανές σφράγισης
• Έχει 55 πλαστικές μηχανές εγχύσεων
• Διοργανώνει τα αυτόματα εργαστήρια συνελεύσεων
• Η γρήγορη απάντηση, επαγγελματικοί μηχανικοί Ε&Α, θετική ομάδα υπηρεσιών, εξασφαλίζει όλη διαδικασία αποτελεσματική και καλά-που οργανώνεται
• εμπειρία 20 ετών στους συνδετήρες ποικιλίας
• 1500 υπάλληλοι
• 58 μηχανικοί Ε&Α.
• εργοστάσιο 22000 τετραγωνικών μέτρων
• 20kk λιμένες/ικανότητα μήνα
• Υποστηρίζουμε την υπηρεσία Costom
• Τα προϊόντα μας είναι υποχωρητικά με RoHS, την ΠΡΟΣΙΤΟΤΗΤΑ και την πιστοποίηση UL
• Μακροπρόθεσμη εταιρία με HUAWEI, ZTE, FOXCONN, XIAOMI, TCL και ούτω καθεξής
• 20KK Prots/ικανότητα μήνα
• ISO9001, διεθνής πιστοποίηση συστημάτων διαχείρισης ISO14001, QC080000, OHSAS18001, και IECC

8. Πλεονεκτήματα κλουβιών GLGNET QSFP28:
