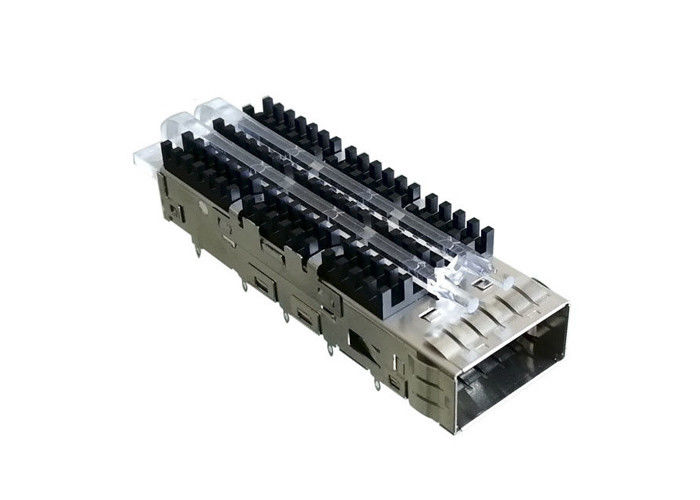

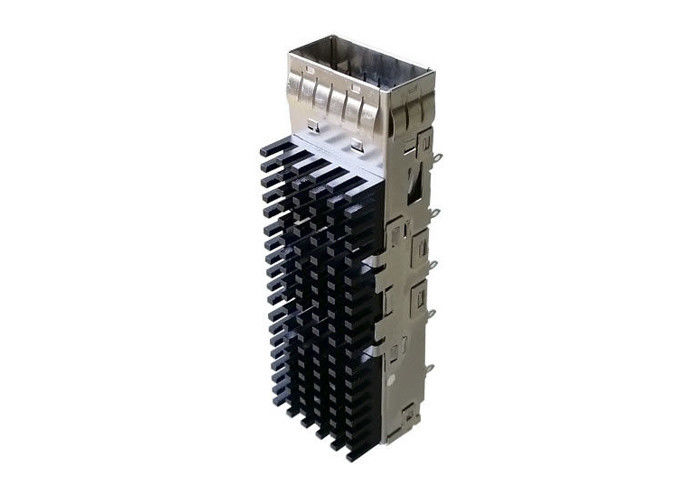

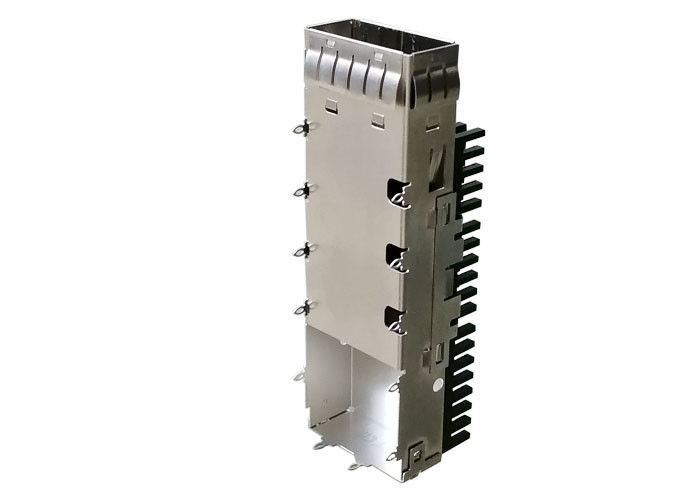

Ενιαίο κλουβί λιμένων SFP28 ετικεττών της EMI 18,75 χιλ. για το συνδετήρα QSFP28

Ενιαίο κλουβί λιμένων SFP28 Heatsink ετικεττών της EMI 18,75 χιλ. για το συνδετήρα QSFP28

Ευρέως χρησιμοποιημένες στη δικτύωση, οι τηλεπικοινωνίες και τα στοιχεία κεντροθετούν τις βιομηχανίες. Επόμενη γενιά των μεγάλων I/O συσκευών, υποστήριξη 40G στην εφαρμογή 100G Ethernet. Τα κατάλληλα κλουβιά κραμάτων χαλκού Τύπου προσφέρουν τις παραλλαγές άνοιξη της EMI ή στολισμάτων της EMI και είναι πλήρως οπίσθια - συμβατό σύστημα με τις υπάρχουσες οπτικές ενότητες QSFP (πομποδέκτης) και τις συνελεύσεις καλωδίων.

QSFP28 οι πομποδέκτες χρησιμοποιούνται κυρίως για 40G στην εφαρμογή 100G Ethernet, το συμπαγές σχέδιο, χαμηλής ισχύος κατανάλωση, και το χαμηλότερο κόστος το κάνει την πρώτη επιλογή στην εφαρμογή 100G Ethernet

QSFP28 το κλουβί είναι συμβατό με τους επόμενους τύπους πομποδεκτών QSFP28 (οπτική ενότητα)

• Πομποδέκτης 100GBASE-SR4 QSFP28
• 100GBASE-PSM4QSFP28 πομποδέκτης
• Πομποδέκτης 100GBASE-LR4 QSFP28
• Πομποδέκτης 100GBASE-CWDM4 QSFP28

1. Χαρακτηριστικά γνωρίσματα

• Ένα κομμάτι, κατασκευή ανοξείδωτου

• Χαμηλό σχέδιο εκπομπής μέσω των fold-back δάχτυλων άνοιξη – καμία έναρξη για την ακτινοβολία για να περάσει μέσω

• Ο ενισχυμένος πομποδέκτης αναπηδά λάκτισμα-έξω

• Απλές και γρήγορες εγκατάσταση/αφαίρεση

• Τρύπες πινάκων οικοδεσποτών χαλασμένες όταν αφαιρείται το κλουβί

• Σύντροφοι με τους πομποδέκτες QSFP28

• Συνδετήρες και κλουβί διαθέσιμοι

• Διαθέσιμος με τα ενιαία ή κλουβιά πολυ-λιμένων (υποστήριγμα επιτροπής)

• Κατάλληλη εξάρτηση με το συνδετήρα και το κλουβί QSFP28

• τρισδιάστατο σχέδιο ποδιών για τη βελτιωμένη Τύπος-κατάλληλη διατήρηση και επαφή στις τρύπες πινάκων οικοδεσποτών

• Μόλυβδοι ύλης συγκολλήσεως Τύπος-τακτοποίησης ή μέσω-τρυπών στα κλουβιά

• Διαθέσιμος χωριστά ή ως εξάρτηση (σειρά SFPK)

• Παράθυρα μεταφοράς θερμότητας σε όλες τις επιφάνειες κλουβιών SFP

• Υποχωρητικά σχεδιαγράμματα πινάκων οικοδεσποτών υποστηρίξεων MSA και σχέδια πομποδεκτών

2.  Υπηρεσία προσαρμογής

• Το κλουβί QSFP28 μπορεί να είναι με 1 δομή Χ ν Ganged, ή τη συσσωρευμένη ν δομή 2 Χ
• QSFP28 το κλουβί μπορεί να είναι με τη διαφορετική τρύπα διασκεδασμού θερμότητας
• QSFP28 το κλουβί μπορεί να είναι με τους ελαφριούς σωλήνες ή χωρίς, ενσωματωμένος ή στην κορυφή ή το κουμπί κλουβιών
• QSFP28 το κλουβί μπορεί να είναι με Heatsink ή χωρίς, και το Heatsink με το διαφορετικό ύφος
• QSFP28 το κλουβί μπορεί να είναι με την άνοιξη δάχτυλων της EMI ή το elastomeric στόλισμα
• Η υποστήριξη που κάνει ενσωμάτωσε το συνδετήρα QSFP28 με τα κλουβιά της EMI, απομόνωσε το συνδετήρα QSFP28, ή απομόνωσε τα κλουβιά QSFP28
• Διαφορετικός τοποθετήστε τον τύπο, την τακτοποίηση Τύπου ή τη θέση ύλης συγκολλήσεως και το μήκος καρφιτσών μπορεί να προσαρμοστεί

3.  QSFP28 δομή κλουβιών (49001-00N011):

• Ενιαίο πλάτος λιμένων: 18,75 χιλ.
• Ενιαίο ύψος λιμένων: 8,95 χιλ.
• Stampled και διαμορφωμένο κλουβί μετάλλων, με την τρύπα διασκεδασμού θερμότητας
• Χωρίς ελαφριούς σωλήνες, μπορεί να προσαρμοστεί όπως απαιτείται
• Με Heatsink, heatsink το υλικό είναι αργίλιο, με τη μαύρη επεξεργασία οξειδίων στην επιφάνεια
• Η τακτοποίηση Τύπου τοποθετεί τον τύπο, μπορεί να προσαρμοστεί όπως απαιτείται
• Υλικό κλουβιών: Κράμα χαλκού
• ΣΥΝΔΕΤΗΡΑΣ: Χάλυβας Stailness
• Με την άνοιξη ετικεττών της EMI, παρέχετε την καλύτερη EMI προστατεύοντας bezel
• 1 X 1 ενιαίο κλουβί λιμένων QSFP28, χωρίς ενσωματωμένο συνδετήρα SFP
• QSFP28 μήκος κλουβιών: 61,16 χιλ.
• QSFP28 πλάτος κλουβιών: 19,46 χιλ.
• QSFP28 ύψος κλουβιών: 16,0 χιλ. (με Heatsink)
• QSFP28 κατάλληλο μήκος ΚΑΡΦΙΤΣΩΝ Τύπου κλουβιών: 2,05 χιλ.

4. QSFP28 εφαρμογές κλουβιών (49001-00N011):

• Κεντρικοί υπολογιστές
• Αποθήκευση
• Τηλεπικοινωνίες
• Διακόπτες
• Υλικό τηλεπικοινωνιών
• Στοιχεία/επικοινωνίες
• Κεντρικοί υπολογιστές υψηλών σημείων
• Δικτύωση
• Κανάλι και Gigabit Ethernet ινών
• Δικτυακός εξοπλισμός
• Δρομολογητής/διακόπτης
• QSFP28 συνδετήρας/πομποδέκτης QSFP28

Αυτό δεν είναι ένας οριστικός κατάλογος εφαρμογών για αυτό το προϊόν. Αντιπροσωπεύει μερικές από τις πιό κοινές χρήσεις.

5.  Πλεονεκτήματα:

• εμπειρία 20 ετών στους συνδετήρες ποικιλίας
• 1500 υπάλληλοι
• 58 μηχανικοί Ε&Α.
• εργοστάσιο 22000 τετραγωνικών μέτρων
• 20kk λιμένες/ικανότητα μήνα
• Υποστηρίζουμε την υπηρεσία Costom
• Τα προϊόντα μας είναι υποχωρητικά με RoHS, την ΠΡΟΣΙΤΟΤΗΤΑ και την πιστοποίηση UL
• Μακροπρόθεσμη εταιρία με HUAWEI, ZTE, FOXCONN, XIAOMI, TCL και ούτω καθεξής
• 20KK Prots/ικανότητα μήνα
• ISO9001, διεθνής πιστοποίηση συστημάτων διαχείρισης ISO14001, QC080000, OHSAS18001, και IECC
• Έχουμε τη φόρμα υλικού μας και την πλαστική φόρμα
• Έχει 3 μηχανές LS-WEDM
• Έχει 12 μηχανές WEDM και 8 CNC μηχανές
• Έχει 20 αλέθοντας μηχανές και 12 μηχανές ηλεκτρικής απαλλαγής
• Έχει 30 μηχανές σφράγισης
• Έχει 55 πλαστικές μηχανές εγχύσεων
• Διοργανώνει τα αυτόματα εργαστήρια συνελεύσεων
• Η γρήγορη απάντηση, επαγγελματικοί μηχανικοί Ε&Α, θετική ομάδα υπηρεσιών, εξασφαλίζει όλη διαδικασία αποτελεσματική και καλά-που οργανώνεται

6.  QSFP28 πλεονεκτήματα κλουβιών:

7. Εκμάθηση περισσότερων

Οι πομποδέκτες QSFP είναι διαθέσιμοι με ποικίλους τύπους συσκευών αποστολής σημάτων και δεκτών, που επιτρέπουν στους χρήστες για να επιλέξουν τον κατάλληλο πομποδέκτη για κάθε σύνδεση για να παρέχουν την απαραίτητη οπτική προσιτότητα πέρα από την πολλαπλού τρόπου ή single-mode ίνα. Οι ενότητες QSFP είναι συνήθως διαθέσιμες σε διάφορες διαφορετικές κατηγορίες:

4 X 1 Gbit/s QSFP

Το αρχικό έγγραφο QSFP διευκρίνισε τέσσερα κανάλια που φέρνουν Gigabit Ethernet, 4GFC (FiberChannel), ή ΟΔΓ InfiniBand.

4 X 10 Gbit/s QSFP+

QSFP+ είναι μια εξέλιξη QSFP για να υποστηρίξει τέσσερα 10 κανάλια Gbit/SEC που φέρνουν 10 Gigabit Ethernet, 10GFC FiberChannel, ή QDR InfiniBand. Τα 4 κανάλια μπορούν επίσης να συνδυαστούν σε μια ενιαία σύνδεση 40 Gigabit Ethernet. Είναι συνήθως για την εφαρμογή του κέντρου δεδομένων, 40G Ethernet, Infiniband, και άλλων προτύπων επικοινωνιών.

4 X 14 Gbit/s QSFP+ (QSFP14)

Τα πρότυπα QSFP14 έχουν ως σκοπό να φέρουν FDR InfiniBand, Sas-3. ή κανάλι ινών 16G

4 X 28 Gbit/s QSFP+ (QSFP28)

Τα πρότυπα QSFP28 έχουν ως σκοπό να φέρουν 100 Gigabit Ethernet, EDR InfiniBand. ή κανάλι ινών 32G. Αυτός ο τύπος πομποδεκτών χρησιμοποιείται επίσης με τα καλώδια ξεμπλοκαρίσματος άμεσος-συνδέσεων για να προσαρμόσει έναν ενιαίο λιμένα 100GbE σε τέσσερις ανεξάρτητους 25 λιμένες gigabit ethernet (QSFP28--4x-SFP28). Μερικές φορές αυτός ο τύπος πομποδεκτών αναφέρεται επίσης ως «QSFP100» ή «100G QSFP» για τη χάρη της απλότητας.

8. Σχέδιο Mechnical

Μπορείτε να ξέρετε τις λεπτομέρειες Demensions από την ακολουθία του σχεδίου
