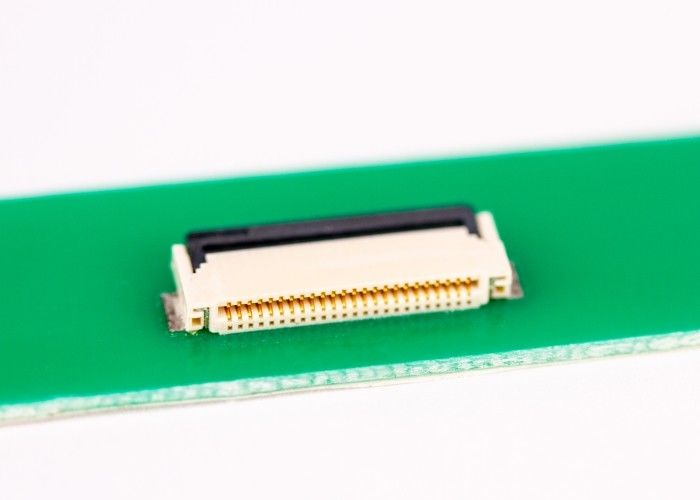

Συνδετήρας ηλεκτρονικής FFC FPC, συνδετήρας καλωδίων Fpc με τους επίπεδους στερεούς αγωγούς

πλαστικό ύψος 1.8MM πισσών 0.5MM μπροστινός ανοικτός μπροστινός κλειδαριών 6-70PIN συνδετήρας επαφών FPC/FFC τύπων double-sided

Χαρακτηριστικά γνωρίσματα και οφέλη

1. Ένας-αφή που περιστρέφεται τον ενεργοποιητή ZIF
2. Αφής χτυπήστε για να επιβεβαιώσετε το ζευγάρωμα
3. Διαστημικό σχέδιο αποταμίευσης PCB
4. Μοντάρισμα υψηλής πυκνότητας υποστηρίξεων
5. Τοποθετώντας διαμορφώσεις επαφών κορυφών και κατώτατων σημείων

Περιγραφή προϊόντων

Υλική σύνθεση:

• Κατοικία κύριων σωμάτων: Φυσικό χρώμα φύσης χρώματος LCP LCP (UL 94V-0)
• Κάλυψη κλειδαριών: Ο μαύρος LCP Μαύρος LCP (UL 94V-0)
• Τελικό τερματικό: Χαλκός φωσφόρων φωσφόρου
• Τοποθετώντας στάτης πιάτων: Ορείχαλκος ορείχαλκου

Μηχανισμός σχεδίου δομών:

1) Σειρά ονόματος σειράς: ΠΙΣΣΑ 0.3mm FFC/FPC ΔΙΠΛΌΣ ΕΠΑΦΏΝ ΔΕΥΤΕΡΕΎΩΝ συνδετήρας κλειδαριών περιστροφής ΣΥΝΔΕΤΉΡΩΝ (H=0.9mm) οπίσθιος
2) Θέση ΚΑΡΦΙΤΣΩΝ θέσης ΚΑΡΦΙΤΣΩΝ: Δείτε το σχέδιο προϊόντων βλέπει το σχέδιο
3) Ελάτε σε επαφή με την επαφή τύπων: Double-sided διπλή δευτερεύουσα επαφή επαφών
4) Τελικός συγκολλώντας τύπος μορφής TML: Τύπος SMT
5) Κατάλληλος για το παχύ πάχος PCB FPC: T=0.2±0.02mm
6) Προδιαγραφή επένδυσης.: Δείτε το σχέδιο προϊόντων βλέπει το σχέδιο
7) Συγκολλήστε το coplanarity Coplanarity: 0.10mm MAX

Παράμετρος απόδοσης:

1) Τυποποιημένοι τυποποιημένοι όροι θέσης:
Μια λειτουργούσα θερμοκρασία: -40 ~ +85°C καμία σύνδεση συμπύκνωσης. Υπό τους όρους πάγου χωρίς τον πάγο ή δροσιά
Υγρασία λειτουργίας υγρασίας χρήσης Β: 20-85%RH
Θερμοκρασία αποθήκευσης θερμοκρασίας αποθήκευσης Γ: -10 ~ +50 ° Γ καμία σύνδεση συμπύκνωσης. Υπό τους όρους πάγου χωρίς τον πάγο ή δροσιά
Το Δ σώζει την υγρασία αποθήκευσης υγρασίας: 20~85%RH
2) Εκτιμημένη τάση εκτίμησης τάσης: περιβαλλοντική θερμοκρασία 20 περιβαλλοντική θερμοκρασία 20°C 50V ° Γ 50V (εναλλασσόμενο ρεύμα/συνεχές ρεύμα) (AC/DC)
3) Εκτιμημένο τρέχον ρεύμα εκτίμησης: Περιβαλλοντική θερμοκρασία 20 °C 0.5A/περιβαλλοντική θερμοκρασία 20°C 0.5A ΚΑΡΦΙΤΣΏΝ/ΚΑΡΦΊΤΣΑ
